معرفی و بررسی تجهیزات حفاظتی سولارسان (SolarSon)
راهنمای تخصصی تجهیزات حفاظتی سولارسان (SolarSon) بررسی سرج ارستر، برقگیر و فیوز هولدر
اهمیت حفاظت در سیستمهای الکتریکی
اهمیت حفاظت در سیستمهای الکتریکی
تجهیزات الکترونیکی و کنترلی امروزی به دلیل حساسیت بالا، در برابر تغییرات ناگهانی ولتاژ (Transients) بسیار آسیبپذیر هستند. عدم استفاده از المانهای حفاظتی استاندارد مانند ارستر و فیوز، منجر به خسارات جبرانناپذیر به اینورترها، PLCها و سایر قطعات گرانقیمت میشود. محصولات SolarSon با هدف کاهش این ریسکهای فنی طراحی و به بازار عرضه شدهاند.

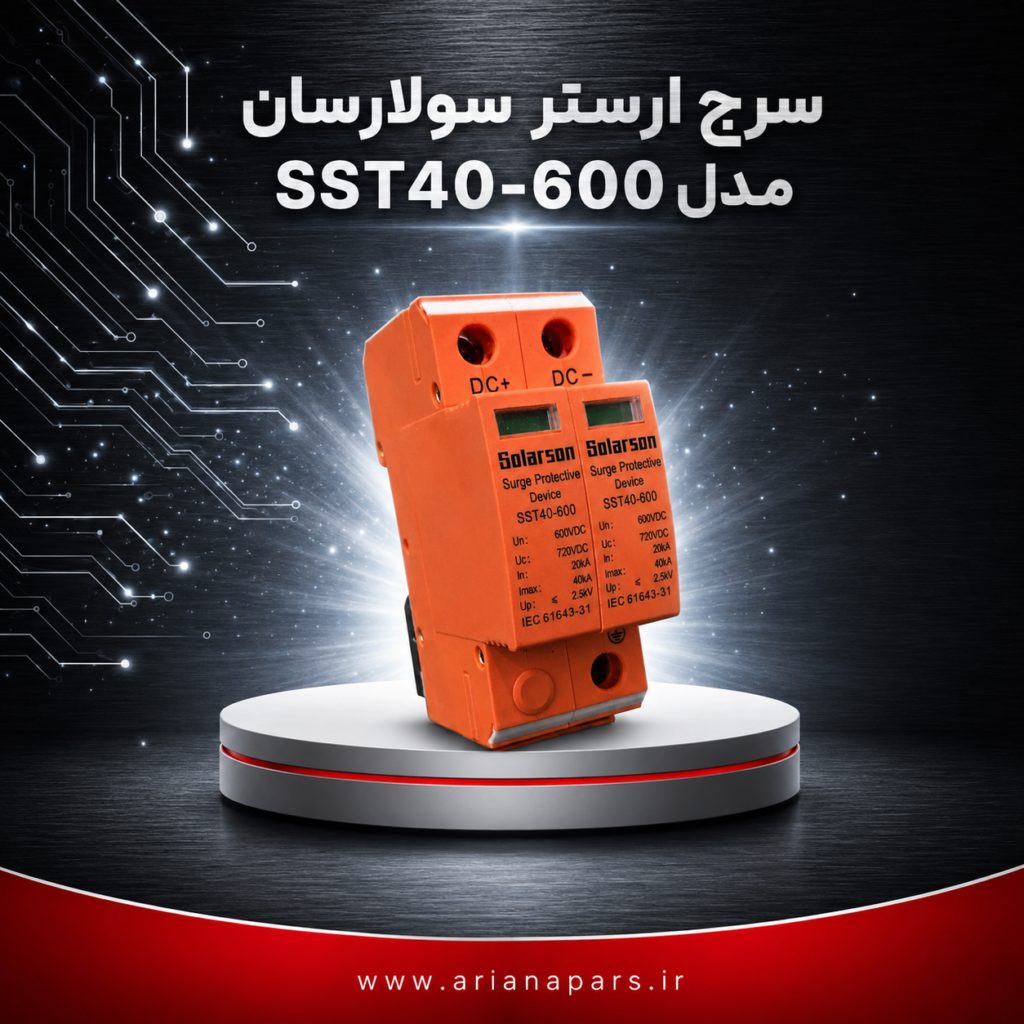

سرج ارستر (Surge Arrester) سولارسان
سرج ارستر (Surge Arrester) سولار سان
سرج ارستر یا SPD برند سولار سان، وظیفه محدود کردن ولتاژهای گذرا و تخلیه جریانهای ضربهای به زمین را بر عهده دارد. این قطعه به محض وقوع اضافه ولتاژ ناشی از کلیدزنی (Switching) یا القای صاعقه، در کسری از ثانیه مقاومت خود را کاهش داده و مسیر ایمنی برای عبور جریان اضافی ایجاد میکند.
تفاوت عملکرد ارسترهای AC و DC سولار سان
یکی از نکات کلیدی در انتخاب محصولات SolarSon، تفکیک عملکردی ارسترها بر اساس نوع جریان است.
ارسترهای DC این برند به طور اختصاصی برای سیستمهای فتوولتائیک (خورشیدی) طراحی شدهاند که ولتاژهای مستقیم بالا را مدیریت میکنند.
در مقابل، ارسترهای AC برای تابلو برقهای توزیع مسکونی و صنعتی استفاده میشوند.
هر دو مدل دارای مکانیزم داخلی Thermal Disconnect هستند که در صورت بروز اضافه ولتاژهای طولانیمدت، از آتشسوزی قطعه جلوگیری کرده و ایمنی کامل مدار را تضمین میکنند.
ویژگیهای کلیدی:
طراحی ماژولار: قابلیت تعویض خشاب (Cartridge) بدون نیاز به دمونتاژ پایه و تغییر در سیمکشی.
نشانگر وضعیت سلامت: دارای پنجره نمایش وضعیت (سبز: سالم / قرمز: نیاز به تعویض).
سرعت عملکرد: زمان پاسخدهی بسیار پایین (کمتر از ۲۵ نانوثانیه).

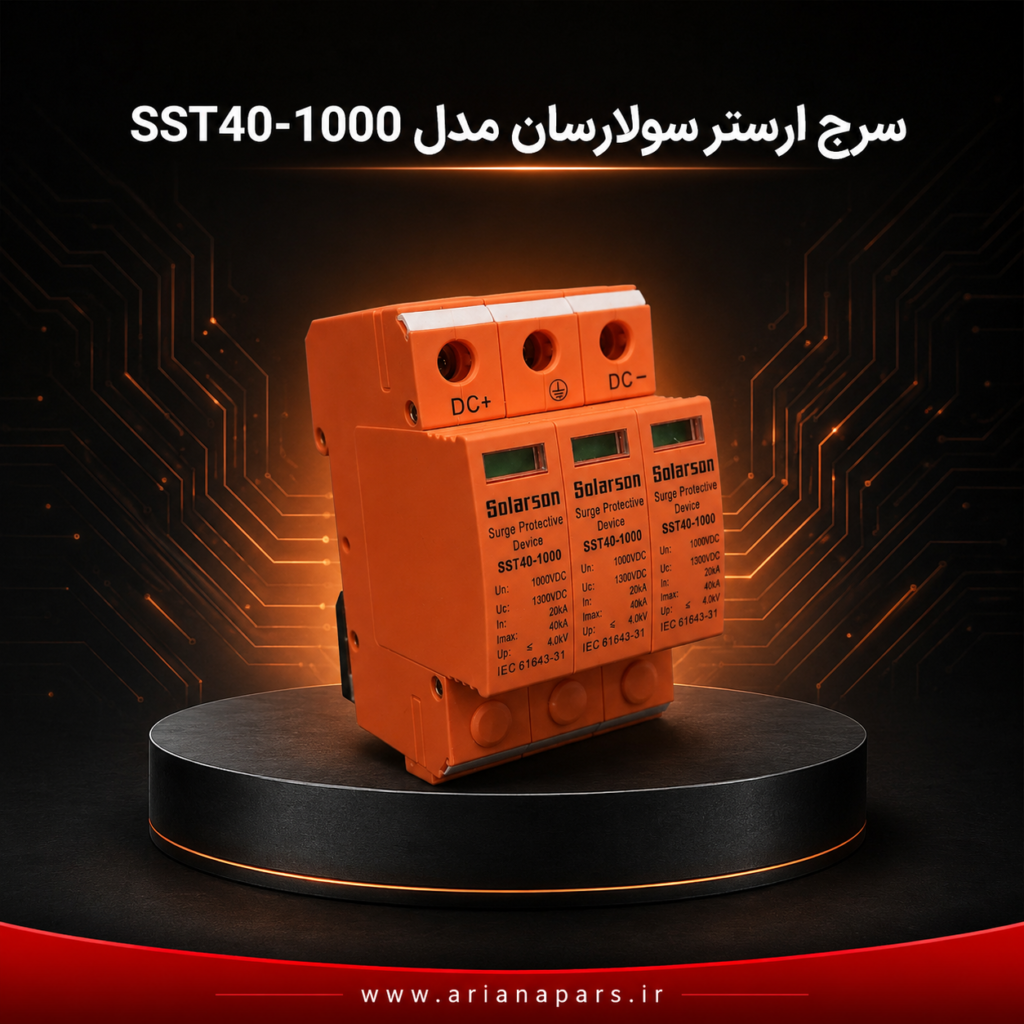

برقگیر و نقش آن در تخلیه اضافه ولتاژ
برقگیرهای سولار سان به طور اختصاصی برای حفاظت در برابر جریانهای سنگین ناشی از برخورد مستقیم یا نزدیک صاعقه طراحی شدهاند. این تجهیزات با ظرفیت تخلیه جریان بالا (Iimp)، انرژی عظیم ناشی از پالسهای صاعقه را مهار کرده و مانع ورود آن به شبکه داخلی میشوند.
ورودی اصلی تابلو برقهای ساختمانهای مرتفع.
حفاظت از استرینگهای ورودی در نیروگاههای فتوولتائیک (PV).
نصب در پستهای توزیع برق محلی.

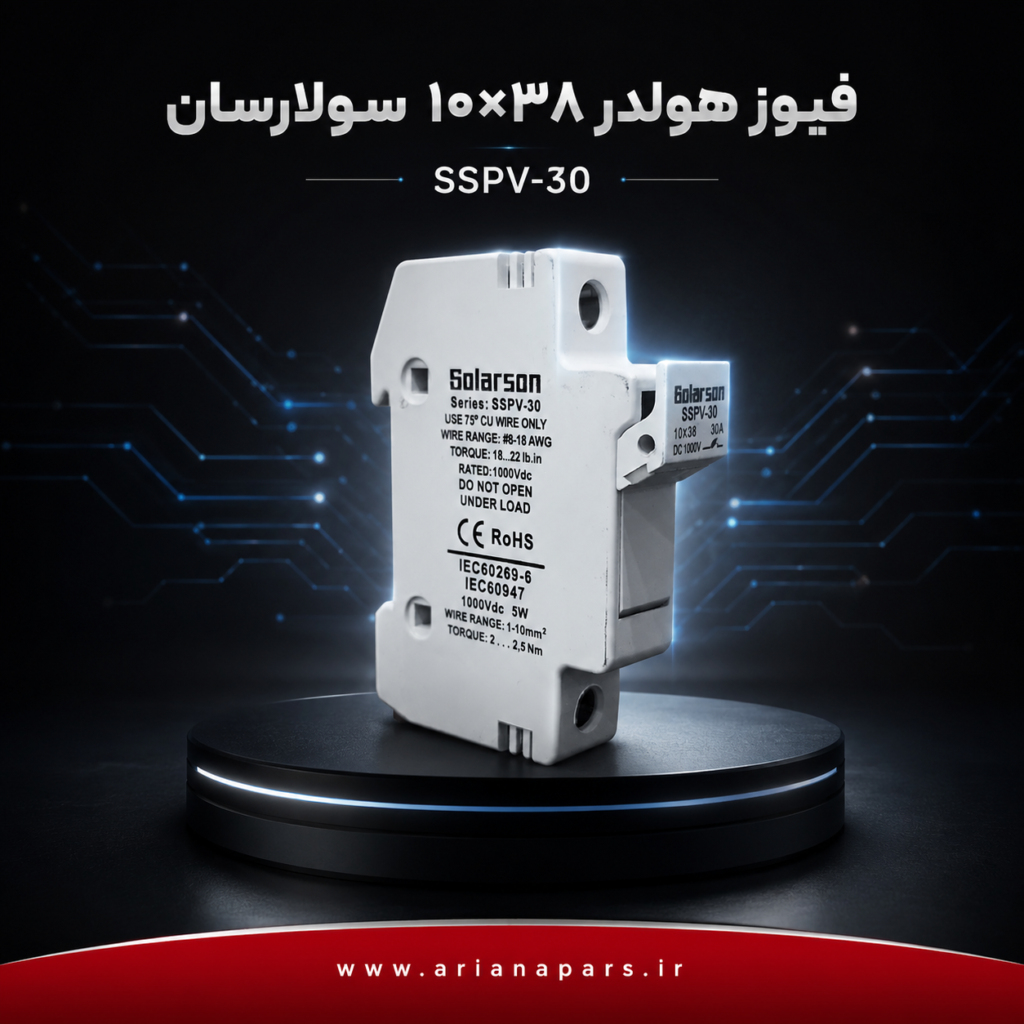

بررسی فنی فیوز هولدر SolarSon
فیوز هولدرهای سولار سان برای جایگذاری فیوزهای سیگاری (Cylindrical Fuses) طراحی شدهاند. این قطعه به عنوان رابط میان فیوز و مدار،
نقش مهمی در عبور جریان نامی و ایزولاسیون مدار در هنگام بروز اتصال کوتاه یا اضافه بار ایفا میکند.
مشخصات فنی
جنس بدنه: استفاده از مواد پلیمری مقاوم در برابر حرارت و اشتعال (Flame Retardant).
سهولت نصب: طراحی استاندارد جهت نصب آسان روی ریلهای مینیاتوری (DIN Rail).
ایمنی کاربر: طراحی کاملاً ایزوله که مانع از تماس دست با بخشهای برقدار در هنگام تعویض فیوز میشود.
برای انتخاب صحیح بین مدلهای مختلف برقگیر و سرج ارستر سولار سان، باید به پارامترهای زیر دقت کنید:
راهنمای انتخاب برقگیر مطمئن و کارا
ولتاژ ضربه (Up): سطحی از ولتاژ که ارستر اجازه عبور آن را میدهد. هرچه این مقدار کمتر باشد، حفاظت از تجهیزات حساس بهتر انجام میشود.
جریان نامی تخلیه (In): مقدار جریانی که ارستر میتواند چندین بار بدون آسیب دیدن تخلیه کند.
حداکثر ولتاژ عملیاتی (Uc): بیشترین ولتاژی که قطعه میتواند به طور دائم در مدار تحمل کند بدون اینکه وارد فاز عملکردی شود.
در مورد فیوز هولدرها نیز، تطابق سایز فیوز (معمولاً ۱۰x۳۸ میلیمتر) با جریان نامی مدار، اولین اولویت در انتخاب است.
مزایای رقابتی محصولات سولار سان
برند SolarSon در بازار ایران توانسته است تعادلی میان “استانداردهای فنی” و “صرفه اقتصادی” ایجاد کند. مهمترین مزایای این برند عبارتند از:
تطابق با استانداردهای IEC: تولید بر اساس ضوابط بینالمللی تجهیزات حفاظتی.
تنوع محصولات: پوشش کامل نیازهای حفاظتی در سطوح مختلف ولتاژی (AC و DC).
دوام عملیاتی: پایداری عملکرد در شرایط محیطی مختلف و دمای کاری بالا.
نکات کلیدی در هنگام نصب تجهیزات محافظتی
بهره وری تجهیزات حفاظتی تنها به کیفیت قطعه بستگی ندارد، بلکه نحوه نصب نیز تعیینکننده است.
برای محصولات سولارسان رعایت نکات زیر الزامی است:
جایگذاری فیوز هولدر: فیوز هولدرها باید در مسیری نصب شوند که دسترسی برای تعویض فیوز در هنگام خطا به سرعت امکانپذیر باشد.
طول سیم کشی: مسیر اتصال ارستر به شینه زمین باید تا حد امکان کوتاه و مستقیم (کمتر از ۵۰ سانتیمتر) باشد تا از ایجاد افت ولتاژ القایی جلوگیری شود.
سطح مقطع کابل: برای تخلیه مناسب جریان صاعقه، استفاده از کابلهای با سطح مقطع مناسب (حداقل ۶ یا ۱۶ میلیمتر مربع بسته به کلاس حفاظتی) توصیه میشود.
جمعبندی و راهنمای خرید
سرمایهگذاری روی تجهیزات حفاظتی SolarSon، در واقع بیمه کردن سلامت تجهیزات گران قیمت برقی است.
با توجه به نوسانات شبکه و پدیدههای جوی،
استفاده از ترکیب سرج ارستر و فیوز هولدر استاندارد، ریسک خرابی سیستم را به حداقل میرساند.
