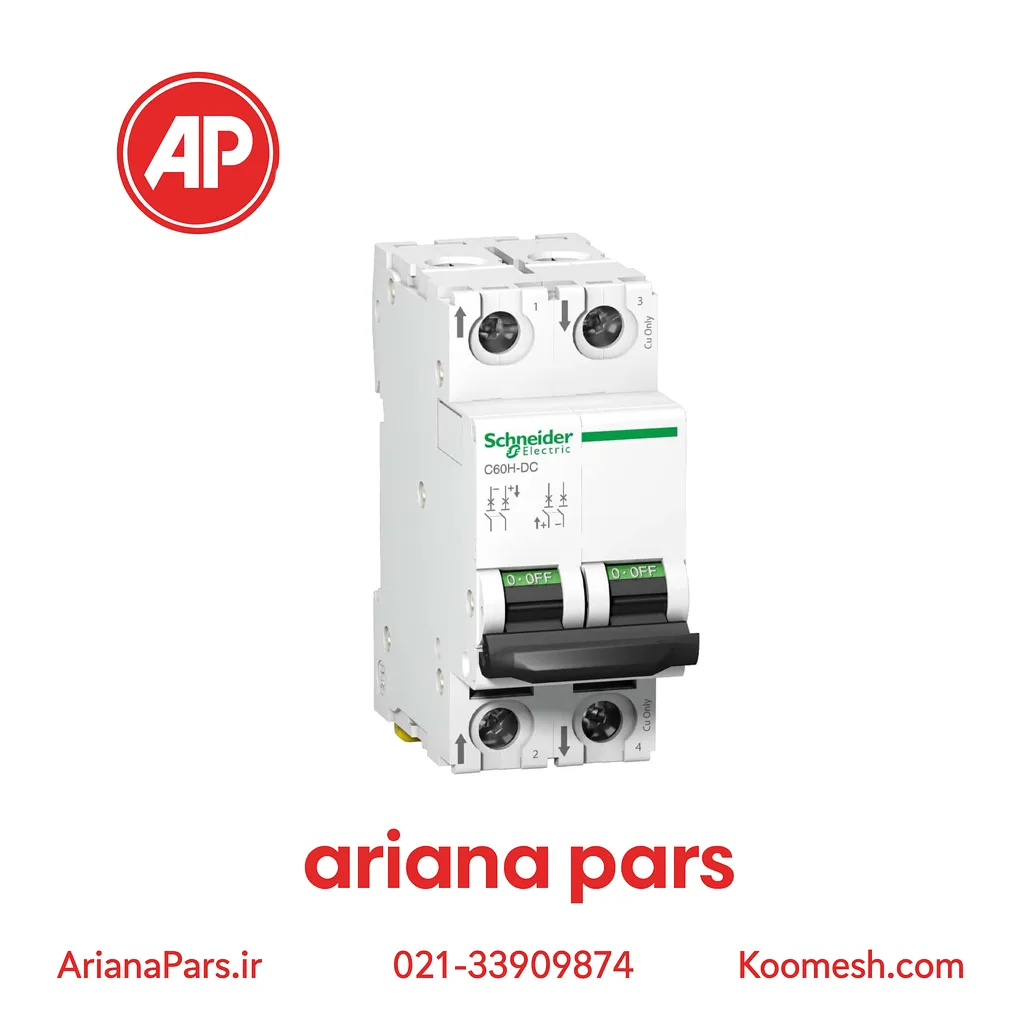

کلید مينياتوری دو پل 20 آمپر 6kA اشنایدر موتوری AC
- برند:اشنایدر الکتریک
- کد فنی:24338
- وزن:0.24kg
- ابعاد:81mm x 36mm x 65mm
- رنج جریان: 20A
- قدرت قطع: 6kA
- تعداد پل: 2P
- نوع کلید: تیپ C
- نوع تغذیه: AC
- کنتاکت کمکی: M9A26924
- کنتاکت خطا: M9A26927
کلید مینیاتوری دو نوع کاربرد صنعتی و مسکونی دارد. کلید مینیاتوری 24338، یک کلید دو پل از سری C60N اشنایدر است که مناسب حفاظت سیستم موتوری است. جریان نامی مینیاتوری 24338 اشنایدر برابر با 20 آمپر است و در محدوده 5 تا 10 برابر جریان نامی دچار تریپ مغناطیسی می شود. روی کلید مینیاتوری، جریانی نسبتاً بزرگ مانند 6000 درون یک کادر مستطیل شکل نوشته شده است. این عدد، حداکثر مقدار جریانی است که اگر در مدت زمان کوتاه (کمتر از یک ثانیه) از کلید مینیاتوری عبور کند، کلید توانایی قطع ایمن آن را دارد ولی پس از آن نیاز به سرویس یا تعویض کلید است. به این جریان لحظه ای، قدرت قطع نهایی Icn کلید مینیاتوری هم گفته می شود که برای کلید مینیاتوری های سری C60N اشنایدر، 6 کیلو آمپر است.
نکات استفاده از کلید مینیاتوری در تابلو
هر تابلو باید به کلید حفاظتی (کلید خودکار، فیوز) مخصوص به خود مجهز باشد. جریان نامی فیوز یا کلید مینیاتوری متناسب با شرایط موردنیاز مصارف تغذیه شونده توسط آن تابلو و حداقل جریان نامی و یا جریان مصرفی کل تابلو انتخاب می شود. جریان مصرفی کل، به صورت جمع تمام جریان های خروجی با در نظر گرفتن ضرایب هم زمانی است. چنانچه تابلو با مدار مختص به آن از طریق تابلوی بالادست تغذیه شود، کلید مینیاتوری یا وسیله حفاظتی آن مدار می تواند وسیله حفاظتی تابلو نیز به شمار آید و نیازی به پیش بینی کلید مینیاتوری مجزا در تابلو نخواهد بود.
بدین ترتیب تنها تابلوهایی باید دارای فیوز یا کلید خودکار اصلی مانند کلید مینیاتوری باشند که به صورت انشعابی (با استفاده از مفصل یا ترمینال) از یک مدار تغذیه می شوند (یعنی یک کابل یا مدار چند تابلو را تغذیه کند). در ساختمانی که مدار تغذیه مختص یک تابلو باشد نمی توان کلید مینیاتوری را به طور کلی از تابلو واحد ساختمان حذف کرد؛ می توان کلید مینیاتوری را برداشت و به جای آن کلید صفر و یک جایگزین نمود.
