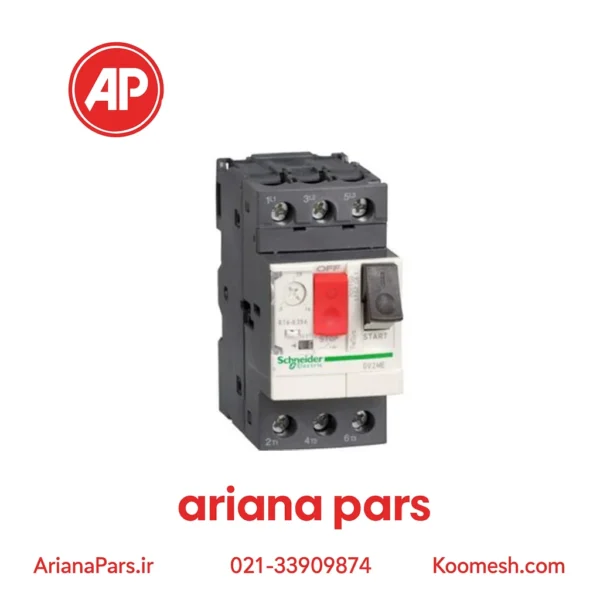

کلید حرارتی مغناطیسی 17 تا 23 آمپر اشنایدر

• تکنولوژی تریپ: TM-D
• رنج جریان تریپ حرارتی: 23-17 آمپر
• جریان تریپ مغناطیسی: 327 آمپر
• تعداد پل: 3P
• نوع تغذیه: AC
• سری ساخت: GV2
• کاربرد محصول: حفاظت موتور

دو عامل مهم اضافه بار و اتصال کوتاه موتورهای الکتریکی را تهدید می کنند و می توانند آسیب های جبران ناپذیری به آن ها وارد کنند. به منظور محافظت از موتورهای الکتریکی از کلید حرارتی مغناطیسی یا Motor Protection Circuit Breaker (MPCB) استفاده می شود. این MPCB ها از تکنولوژی قطع TM-D که دو حفاظت حرارتی و حفاظت مغناطیسی است، استفاده می کنند. از حفاظت حرارتی برای شرایط اضافه بار و از حفاظت مغناطیسی برای شرایط اتصال کوتاه استفاده می گردد. حفاظت حرارتی شامل یک بی متال است که به حرارت حساس بوده و با عبور جریان گرم می شود.

بی متال دو فلز با ضریب دمایی متفاوت است که به یکدیگر متصل شده اند. اگر جریانی که از کلید عبور می کند از مقدار جریان نامی تنظیم شده از طریق پتانسیومتر نصب شده بر روی کلید حرارتی بیش تر شود، بی متال داغ و خم می شود و به میله ی تریپ برخورد کرده و برق را قطع می کند. از زمان زیاد شدن جریان تا قطع برق یک تاخیر معینی هست که به موتور الکتریکی اجازه می دهد روشن شود. حفاظت مغناطیسی یک سیم پیچ مغناطیسی با هسته ی متحرک دارد که در حضور جریان، میدان مغناطیسی تولید می کند. اگر جریانی که از سیم پیچ عبور می کند از مقدار جریان حفاظت Im بیش تر شود برای مثال اتصال کوتاهی رخ دهد، میدان مغناطیسی در سیم پیچ القا می شود که می تواند هسته ی سیم پیچ مغناطیسی را حرکت دهد. هسته ی سیم پیچ در طول حرکت خود به میله ی تریپ برخورد کرده و بدون تاخیر جریان برق را قطع می کند.

شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
