کلید اتوماتیک 32 آمپر اشنایدر سه پل 70kA حفاظت TM-D

• رنج جریان: 32A
• قدرت قطع: 70kA
• نوع کلید: قابل تنظیم
• تعداد پل: 3P
• تعداد پل حفاظت شده: 3d
• نوع تغذیه: AC
• واحد تریپ: TM-D

کلید اتوماتیک 32 آمپر سه پل 70kA اشنایدر

دو خطایی که منجر به آسیب دیدن سیستم های الکتریکی می شوند؛ اضافه بار و اتصال کوتاه هستند. کلید اتوماتیک در صنعت دریایی، صنعت نفت و گاز، حفاظت از ژنراتورها، سیستم های توزیع و … برای حفاظت از تجهیزات الکتریکی به کار می رود.

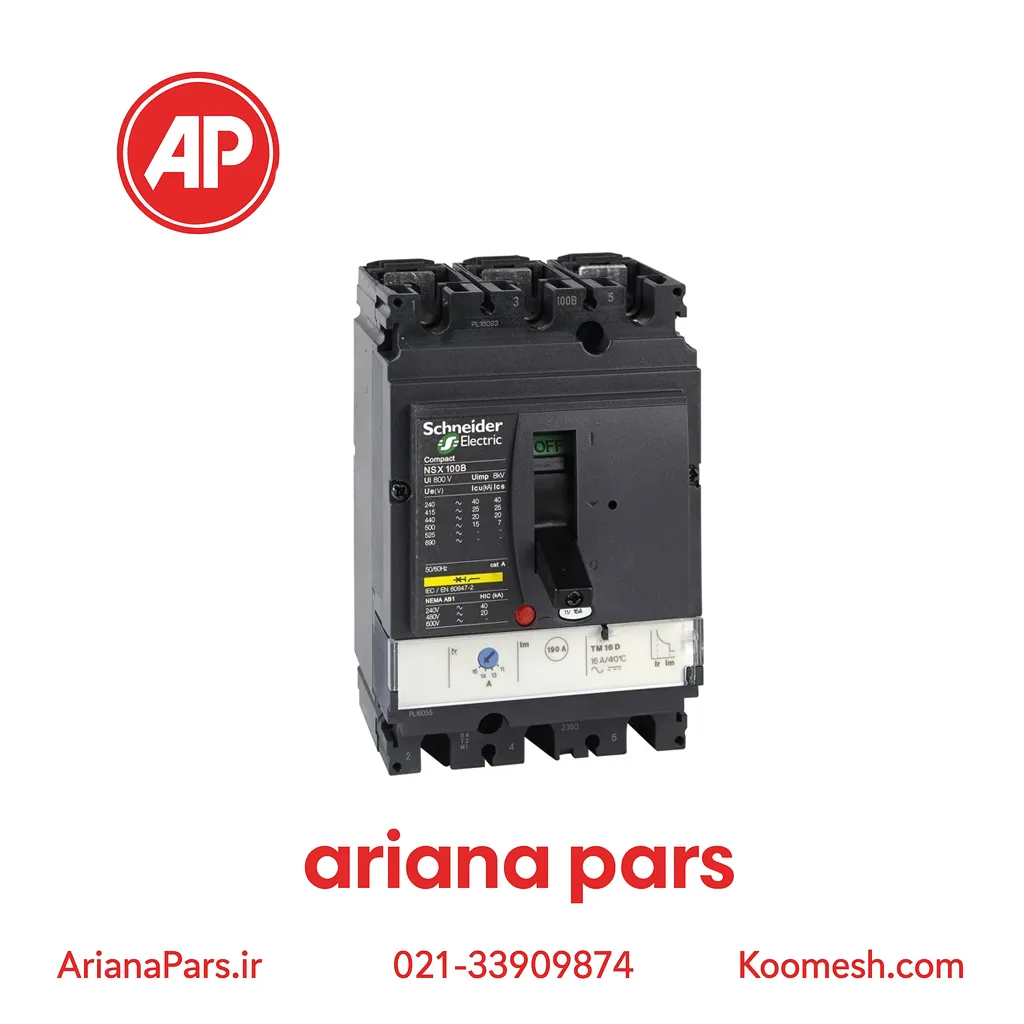

مشخصات کلید اتوماتیک کمپکت LV429675 اشنایدر

کلید اتوماتیک سری NSX100 با کد فنی LV429675 برای حفاظت از تجهیزات الکتریکی از واحد تریپ حرارتی – مغناطیسی یا TM-D استفاده می کند. رنج جریان Ir این کلید 3 پل از مقدار 23 تا 32 آمپر قابل تنظیم است و قدرت قطعی برابر با 70 کیلو آمپر دارد. تمام کلیدهای اتوماتیک اشنایدر از منبع AC تغذیه می کنند.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 32 آمپر 70 کیلو آمپر

واحد تریپ در کلید اتوماتیک از حفاظت حرارتی (حساس به حرارت) و حفاظت مغناطیسی (حساس به جریان) تشکیل شده است. برای محافظت از سیستم در برابر اضافه بار و اتصال کوتاه به ترتیب از حفاظت حرارتی و حفاظت مغناطیسی استفاده می شود. حفاظت حرارتی یک بیمتال است که با عبور جریان از آن، گرم می شود و اگر این جریان عبوری از مقدار Ir تنظیم شده بیش تر شود، بی متال داغ شده و با خم شدن به میله ی تریپ برخورد کرده و برق را قطع می کند. حفاظت مغناطیسی یک سیم پیچ مغناطیسی دارد که با عبور جریان زیاد از آن، میدان مغناطیسی تولید می کند. این میدان می تواند هسته ی سیم پیچ را به سمت میله ی تریپ حرکت دهد. به این صورت سبب قطع برق می شود. مهم ترین تفاوت این دو حفاظت در زمان تاخیر قطع برق است؛ در حفاظت حرارتی با یک تاخیر ثابت و در حفاظت مغناطیسی بدون هیچ تاخیری.

شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
