کلید اتوماتیک 32 آمپر اشنایدر سه پل 50kA حفاظت TM-D

• رنج جریان: 32A
• قدرت قطع: 50kA
• نوع کلید: قابل تنظیم
• تعداد پل: 3P
• تعداد پل حفاظت شده: 3d
• نوع تغذیه: AC
• واحد تریپ: TM-D

کلید اتوماتیک 32 آمپر سه پل 50kA اشنایدر

دو خطایی که منجر به آسیب تجهیزات الکتریکی می شوند؛ اتصال کوتاه و اضافه بار هستند. کلید اتوماتیک در سیستم های توزیع، صنعت نفت و گاز، صنعت دریایی، حفاظت از ژنراتورها و … به منظور حفاظت از تجهیزات به کار می روند.

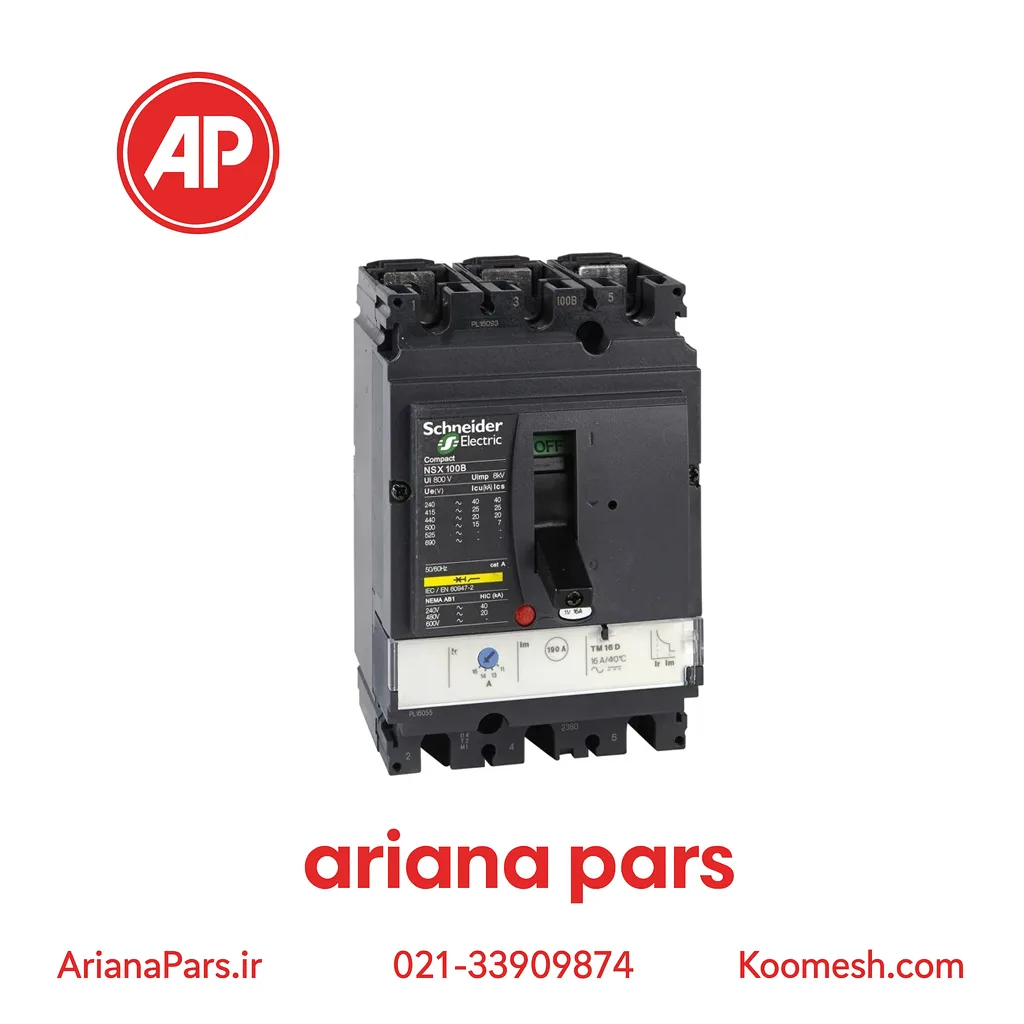

مشخصات کلید اتوماتیک کمپکت LV429845 اشنایدر

کلید کمپکت NSX100 با کد فنی LV429845 برای حفاظت از واحد حرارتی – مغناطیسی یا TM-D استفاده می کند. رنج جریان نامی این کمپکت سه پل از 23 تا 32 آمپر قابل تنظیم است و قدرت قطعی برابر با 50 کیلو آمپر دارد. کلید اتوماتیک اشنایدر تنها از منبع AC تغذیه می کند.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 32 آمپر 50 کیلو آمپر

در کلید MCCB، واحد تریپ از حفاظت حرارتی (قسمت حساس به حرارت) و حفاظت مغناطیسی (قسمت حساس به جریان) تشکیل شده است. از حفاظت حرارتی و حفاظت مغناطیسی به ترتیب برای محافظت در برابر اضافه بار و اتصال کوتاه استفاده می شود. قسمت حساس به حرارت یک بی متال (دو فلز با ضریب دمایی متفاوت) است که با عبور جریان گرم می شود. اما اگر جریان عبوری از مقدار قابل تنظیم Ir بیش تر شود، بی متال داغ و خم شده و به میله ی تریپ برخورد می کند و سبب قطع برق می شود. قسمت حساس به جریان نیز یک سیم پیچ مغناطیسی است که اگر جریان از آن عبور کند میدان مغناطیسی تولید می کند. این میدان مغناطیسی، هسته ی سیم پیچ را به سمت میله ی تریپ حرکت می دهد و باعث قطع شدن برق می شود. تفاوت این دو قسمت در زمان تاخیر برای قطع برق است که حفاظت حرارتی یک تاخیر ثابت دارد و حفاظت مغناطیسی بدون تاخیر است.

شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
