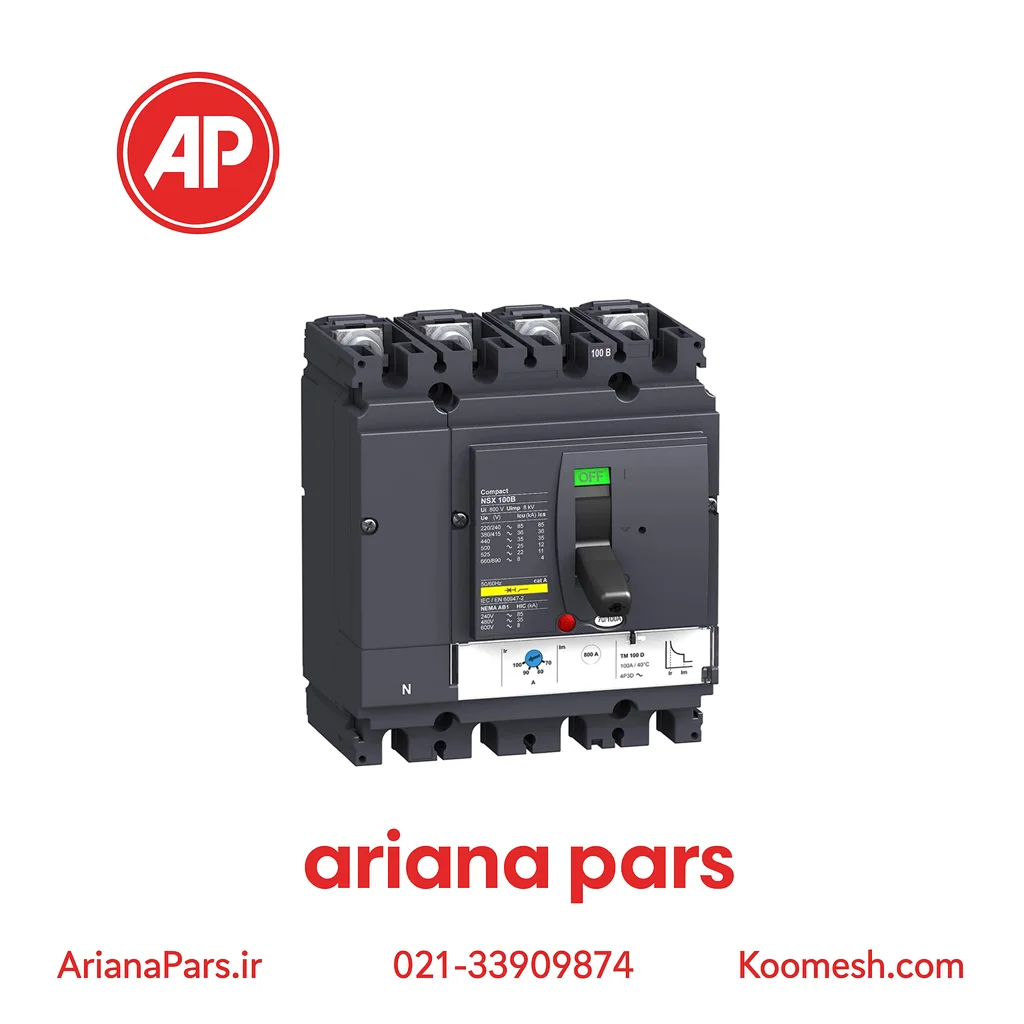

کلید اتوماتیک 125 آمپر اشنایدر چهار پل 36KA حفاظت 4D – TM-D

• رنج جریان: 125A
• قدرت قطع: 36kA
• نوع کلید: قابل تنظیم
• سری ساخت: NSX160F
• تعداد پل: 4P
• تعداد پل حفاظت شده: 4D
• نوع تغذیه: AC
• واحد تریپ: TM-D

کلید اتوماتیک چهار پل

دو عامل مهمی که سبب خطا در سیستم‌های الکتریکی می‌شوند، اتصال کوتاه و اضافه بار هستند. این دو عامل می‌توانند باعث وارد شدن خسارت‌های جبران ناپذیری به تجهیزات شوند از این رو از کلید اتوماتیک برای حفاظت از آنها استفاده می‌شود. کاربرد کلید اتوماتیک در صنایع نفت و گاز، صنایع دریایی، حفاظت از ژنراتورها، سیستم‌های توزیع و … است. جریان اتصال کوتاه در یک مدار معیوب بروز می کند؛ در طول هر مدار بسته یا در داخل دستگاهی که آن را تغذیه یا کنترل می‌کند ممکن است اتصال کوتاه رخ دهد. وقتی اتصال کوتاه اتفاق می‌افتد که یک یا چند هادی از آن مدار پتانسیل‌های مختلف از طریق امپدانسی بسیار کوچک به هادی های دیگر متصل کنند که ممکن است یکی از هادی های زیر باشند :

1. هادی حفاظتی
2. هادی‌های اتصال زمین
3. هادی‌های برق‌دار مدارهای دیگر
4. هادی‌های برق‌دار دیگر همان مدار (هر ترکیبی از یک یا دو یا سه فاز و یا نول)
5. بدنه‌های هادی تجهیزات الکتریکی که در در حالت عادی برقدار نیستند ولی در حالت خطا ممکن است برق‌دار شوند.
6. بدنه های هادی بیگانه مانند مواقعی که بدنه فلزی وسایل غیر برقی به تصادف برقدار می شوند مثل لوله های آب، بدنه هادی وسایل غیر برقی

بسته به دوری و نزدیکی نقطۀ اتصال کوتاه به منبع تغذیه و مشخصه‌های مدار، شدت جریان اتصال کوتاه ممکن است چند ده برابر یا چند صد برابر و حتی در برخی موارد چند هزار برابر جریان نامی باشد که توسط طراح و با انجام محاسبات دقیق جریان اتصال کوتاه مشخص خواهد شد. یکی از وظایف اصلی کلید اتوماتیک، محافظت از مدار در برابر جریان اتصال کوتاه است.

مشخصات کلید اتوماتیک کمپکت LV430651 اشنایدر

این کلید اتوماتیک، یک قطع کننده مدار کامل چهار پل (4P) است که برای بهینه سازی فضا و قدرت قطع طراحی شده است. این یک انتخاب بهینه برای همه برنامه‌های استاندارد و خاص است. قدرت قطع (Icu) آن 36kA در 50/60Hz با ولتاژ 690VAC است. این محصول دارای یک واحد تریپ حرارتی مغناطیسی با درجه بندی 125A (TMD) است. واحد قطع (Trip)، TMD یک حفاظت اضافه بار حرارتی قابل تنظیم، و یک حفاظت مغناطیسی ثابت را فراهم می‌کند. این کلید 4 پل (140mm x 161mm x 86mm) با انواع عملکردها و لوازم جانبی اختیاری عرضه می‌شود. مطابق با استانداردهای بین المللی (IEC 60947)، CCC، EAC است. کلید اتوماتیک Compact NSX160F، بخشی از معماری اشنایدر الکتریک EcoStruxure Power است.

شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
