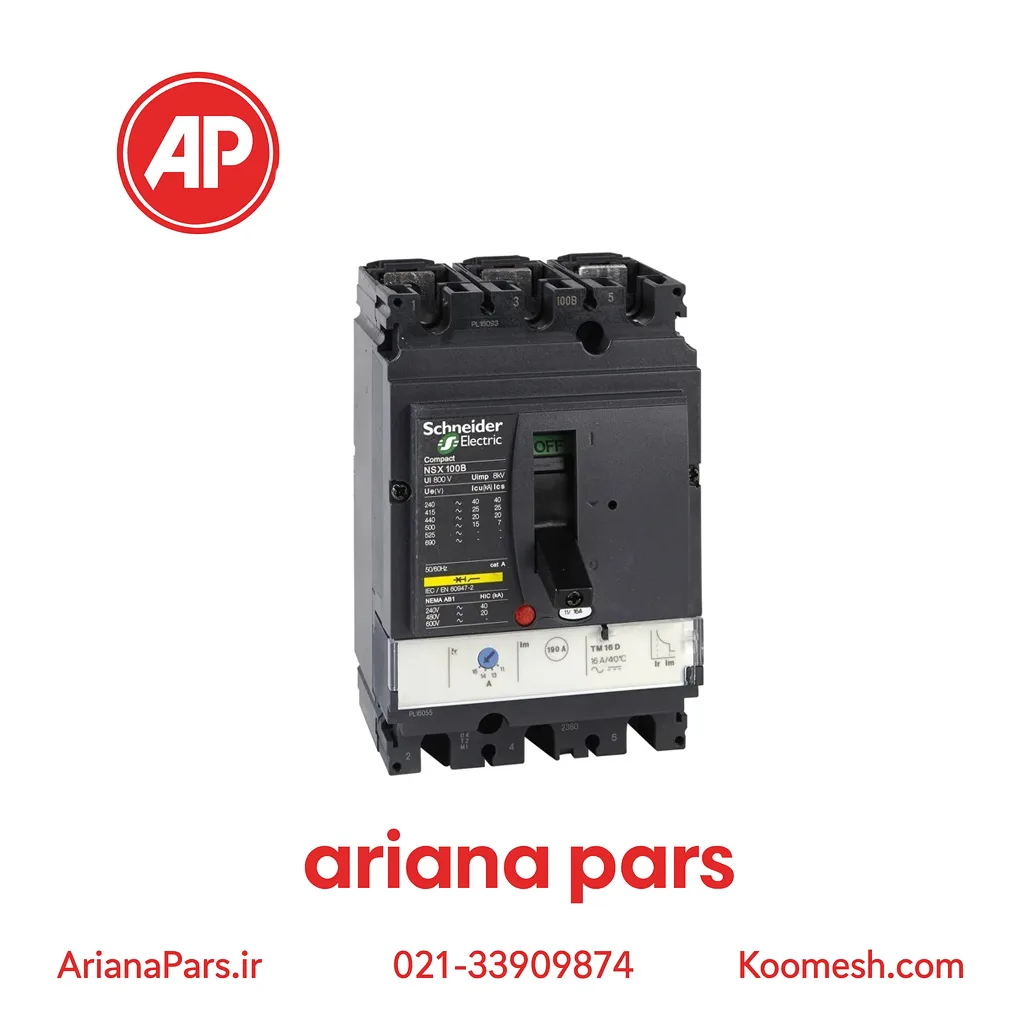

کليد اتوماتیک 63 آمپر اشنایدر سه پل 36kA حفاظت TM-D

• رنج جریان: 63A
• قدرت قطع: 36kA
• نوع کلید: قابل تنظیم
• تعداد پل: 3P
• تعداد پل حفاظت شده: 3d
• نوع تغذیه: AC
• واحد تریپ: TM-D

کلید اتوماتیک 63 آمپر سه پل 36kA اشنایدر

اضافه بار و اتصال کوتاه، دو عاملی هستند که همواره تجهیزات را تهدید می کنند. برای محافظت از تجهیزات الکتریکی در مقابل این دو عامل خطا از کلید اتوماتیک استفاده می شود. مهم ترین کاربرد کلید اتوماتیک در سیستم های توزیع، حفاظت از ژنراتورها، صنایع دریایی، صنایع نفت و گاز و … است.

مشخصات کلید اتوماتیک کمپکت LV429632 اشنایدر

کلید اتوماتیک 63 آمپر سه پل 36kA، از سری کامپکت NSX100F، کلید 3 پل با حفاظت از هر 3 فاز است که هم در برابر اضافه بار و هم در برابر جریان اتصال کوتاه از تجهیزات حفاظت می‌کند. واحد تریپ آن شامل یک واحد حفاظتی حرارتی قابل تنظیم برای اضافه بار و واحد حفاظتی مغناطیسی ثابت برای جریان اتصال کوتاه است. جریان واحد تریپ این کلید برابر با 63 آمپر می‌باشد. این کلید قابلیت حفاظت در برابر جریان نشتی ندارد. ظرفیت قطع آن در ولتاژ 415 ولت AC برابر با 36kA، ولتاژ نامی آن برابر با 690 ولت در فرکانس 50/60 هرتز و ولتاژ ضربه نامی آن برابر با 8 کیلوولت است.

این کلید مجهز به یک ضامن برای کنترل آن و 5 اسلات برای نصب تجهیزات جانبی است. دوام مکانیکی آن برابر با 50000 سیکل و درجه حفاظت آن IP40 است. محدوده دمایی مناسب برای عملکرد صحیح آن‌ها برابر با 25- تا 70 درجه سانتیگراد و برای ذخیره و نگهداری بین 50- تا 85 درجه می‌باشد. این کلید به صورت ثابت روی صفحه نصب می‌شود. قبل از قطع می‌تواند 1.5 برابر جریان نامی را در 120 تا 400 ثانیه و 6 برابر جریان نامی را در 15 ثانیه (تأخیر زمانی طولانی مدت (tr)) تحمل کند. تآخیر زمانی طولانی مشخصه معکوس زمانی است که با افزایش جریان زمان قطع کاهش می‌یابد. جریان قطع کوتاه مدت این کلید (Isd) برابر با 500 آمپر است. جریان Isd مقدار جریان اتصال کوتاهی است که در صورت عبور آن از کلید حتی به مدت کوتاه، کلید مدار را قطع می کند.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 63 آمپر 36 کیلو آمپر

در واحد تریپ حرارتی – مغناطیسی یا TM-D کلید اتوماتیک، جریان نامی (Ir) به وسیله ی پنل روی کلید تنظیم می شود اما جریان Im قابل تنظیم نیست. قسمت حفاظتی یک بی متال دارد که عبور جریان از آن سبب گرم شدن بی متال می شود و اگر جریان از مقدار نامی بیش تر شود، بی متال خم شده و با برخورد به میله ی تریپ برق را قطع می کند. در صورت وقوع اتصال کوتاه حفاظت مغناطیسی که یک سیم پیچ با هسته ی متحرک دارد فعال می شود. عبور جریان زیاد اتصال کوتاه یک میدان مغناطیسی در سیم پیچ القا می کند که سبب حرکت هسته ی سیم پیچ و برخورد آن با میله ی تریپ می شود. با برخورد به میله ی تریپ، برق قطع شده و از تجهیزات محافظت خواهد شد.

شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
