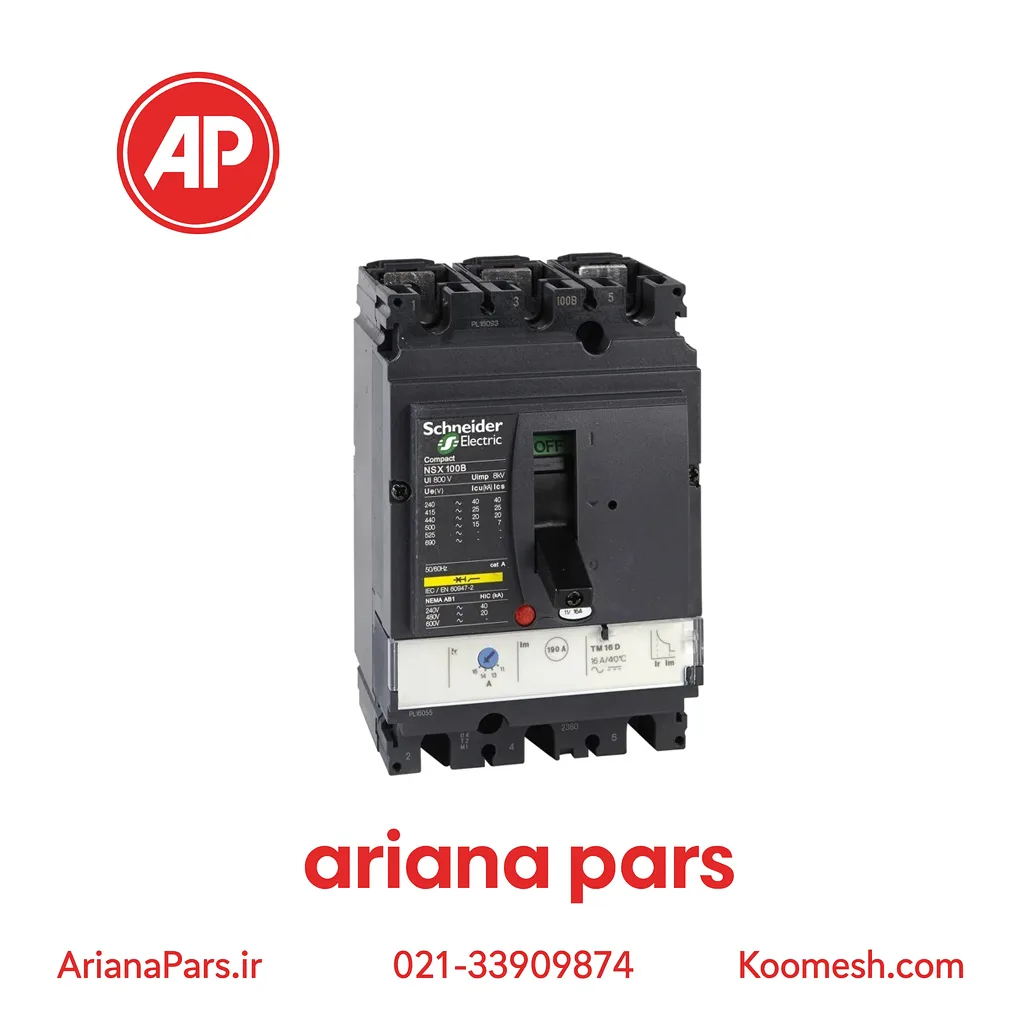

کليد اتوماتیک 32 آمپر اشنایدر سه پل 36kA حفاظت TM-D
- برند:اشنایدر الکتریک
- کد فنی:LV429635
- وزن:2.05kg
- ابعاد:86mm x 105mm x 161mm
- رنج جریان: 32A
- قدرت قطع: 36kA
- نوع کلید: قابل تنظیم
- تعداد پل: 3P
- تعداد پل حفاظت شده: 3d
- نوع تغذیه: AC
- واحد تریپ: TM-D
کلید اتوماتیک 32 آمپر سه پل 36kA اشنایدر
دو خطا که منجر به آسیب دیدن تجهیزات الکتریکی می شوند، اضافه بار و اتصال کوتاه هستند. کلید کمپکت در صنایع دریایی، صنایع نفت و گاز، سیستم های توزیع، حفاظت از ژنراتورها و …. برای حفاظت از تجهیزات الکتریکی بیش ترین کاربرد را دارد.
مشخصات کلید اتوماتیک کمپکت LV429635 اشنایدر
کلید کمپکت NSX با کد فنی LV429635، از واحد TM-D یا حرارتی – مغناطیسی برای محافظت استفاده می کند. رنج جریان این کلید سه پل از 23 تا 32 آمپر قابل تنظیم است و قدرت قطعی برابر با 36 کیلو آمپر دارد. کلید اتوماتیک NSX اشنایدر فقط از منبع AC تغذیه می کند.
نحوهی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 32 آمپر 36 کیلو آمپر
در کلید اتوماتیک، واحد تریپ از دو قسمت حساس به حرارت (حفاظت حرارتی) و حساس به جریان (حفاظت مغناطیسی) تشکیل شده است. از قسمت حفاظت حرارتی برای محفاظت در برابر اضافه بار و قسمت حفاظت مغناطیسی برای محفاظت در برابر اتصال کوتاه استفاده می شود. حفاظت حرارتی شامل یک بیمتال (دو فلز اتصال یافته با ضریب دمایی متفاوت) است که با عبور کردن جریان گرم می شود اما اگر این جریان از مقدار جریان نامی که از طریق پنل روی کلید قابل تنظیم است بیش تر شود، بیمتال داغ و خم شده و با برخورد کردن به میله ی تریپ برق را قطع می کند. قسمت حفاظت مغناطیسی شامل یک سیم پیچ مغناطیسی است که در صورت وقوع اتصال کوتاه یک میدان مغناطیس تولید می کند. این میدان مغناطیسی سبب حرکت هسته ی سیم پیچ و برخورد آن با میله ی تریپ می شود. مهم ترین تفاوت این دو حفاظت، تاخیر در قطع برق است؛ در حفاظت حرارتی قطع برق بعد از یک تاخیر معین و حفاظت مغناطیسی بدون هیچ تاخیری رخ می دهد.
شما میتوانید این محصول را از نمایندگیهای معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
