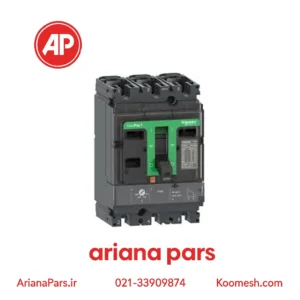

کليد اتوماتیک 16 آمپر اشنایدر سه پل 36kA حفاظت TM-D

• رنج جریان: 16A
• قدرت قطع: 36kA
• نوع کلید: قابل تنظیم
• تعداد پل: 3P
• تعداد پل حفاظت شده: 3d
• نوع تغذیه: AC
• واحد تریپ: TM-D

کلید اتوماتیک 16 آمپر سه پل 36kA اشنایدر

اضافه بار و اتصال کوتاه به عنوان دو عامل مهم خطا، سیستم های الکتریکی را تهدید می کنند. از کلید اتوماتیک اشنایدر برای حفاظت کردن از تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه در مواردی مانند صنایع نفت و گاز، صنایع دریایی، سیستم های توزیع، حفاظت از ژنراتورها و .. استفاده می شود.

مشخصات کلید اتوماتیک کمپکت LV429637 اشنایدر

کلید کمپکت اشنایدر با کد فنی LV429637 از سری NSX250 سه پل است. این کلید واحد تریپ TM-D یا حرارتی – مغناطیسی دارد. جریان نامی از طریق پنل تنظیمات از 12 تا 16 آمپر قابل تنظیم است. اگر جریان اتصال کوتاهی به بزرگی 36 کیلو آمپر وارد شود، این کلید اتوماتیک می تواند بدون هیچ آسیبی برق را قطع کند. منبع تغذیه در کلید اتوماتیک AC است.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 16 آمپر 36 کیلو آمپر

در واحد حفاظتی حرارتی – مغناطیسی، می توان جریان نامی را از طریق پیچ تعبیه شده بر روی پنل تنظیم کرد. اگر جریان عبوری از کلید از جریان نامی بیش تر شود، بی متال گرم و گرم تر می شود و با ادامه یافتن آن در یک مدت مشخصی بیمتال خم شده و با برخورد به میله ی تریپ برق را قطع می کند. جریان بزرگ ناشی از اتصال کوتاه فورا به تجهیزات خسارت جبران ناپذیری وارد می کند، بنابراین حفاظت حرارتی به خاطر تاخیر داشتن در قطع برق نمی تواند برای شرایط اتصال کوتاه حفاظت مناسبی باشد. کلید کمپکت اشنایدر از حفاظت مغناطیسی برای حفاظت کردن از تجهیزات در شرایط اتصال کوتاه استفاده می کند. با ورود جریان اتصال کوتاه به سیم پیچ با هسته ی متحرک، یک میدان مغناطیسی در آن القا می کند که سبب حرکت هسته ی سیم پیچ و برخورد آن به میله ی تریپ و قطع برق می شود.
