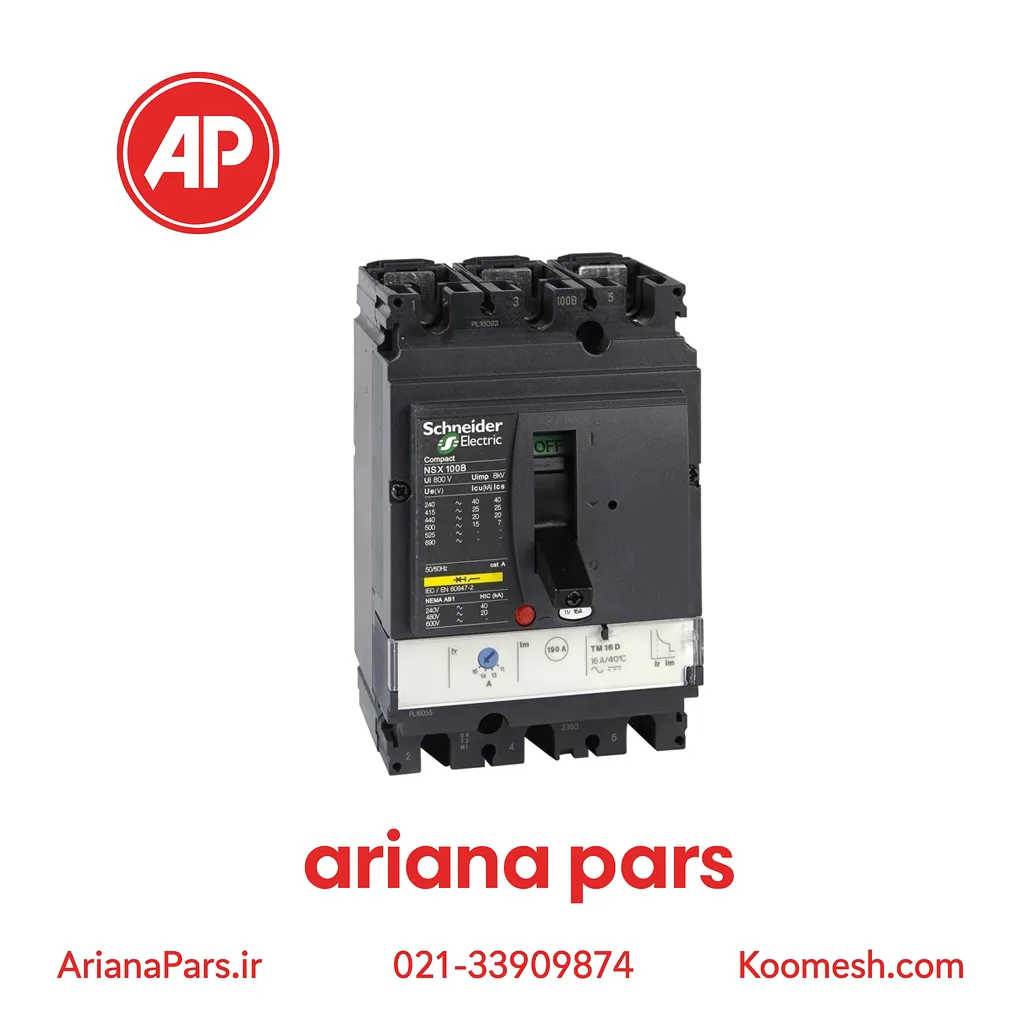

کليد اتوماتیک 16 آمپر اشنایدر سه پل 25kA حفاظت TM-D
- برند:اشنایدر الکتریک
- کد فنی:LV429557
- وزن:2.05kg
- ابعاد:86mm x 105mm x 161mm
- رنج جریان: 16A
- قدرت قطع: 25kA
- نوع کلید: قابل تنظیم
- تعداد پل: 3P
- تعداد پل حفاظت شده: 3d
- نوع تغذیه: AC
- واحد تریپ: TM-D
کلید اتوماتیک اشنایدر
اتصال کوتاه و اضافه بار به عنوان دو عامل مهم خطا، همواره تجهیزات الکتریکی را تهدید می کنند. از کلید اتوماتیک برای محفاظت از تجهیزات در برابر اتصال کوتاه و اضافه بار در صنایعی مانند نفت و گاز، دریایی، سیستم های توزیعی و … استفاده می شود.
مشخصات کلید اتوماتیک کمپکت LV429557 اشنایدر
این کلید اتوماتیک، یک قطع کننده مدار کامل سه پل(3P) است؛ که برای بهینه سازی فضا و ظرفیت شکست طراحی شده است. این یک انتخاب بهینه برای همه برنامه های استاندارد و خاص است. ظرفیت شکست (Icu) آن 25kA rms در 50/60Hz با ولتاژ 415VAC است. ولتاژ عملیاتی آن نیز 690VAC است. این محصول دارای یک واحد تریپ حرارتی مغناطیسی با درجه بندی 16A (TMD) است. واحد قطع (Trip)، TMD یک حفاظت اضافه بار حرارتی قابل تنظیم، و یک حفاظت مغناطیسی ثابت را فراهم می کند. این نسخه 3 قطبی (105mm x 161mm x 86mm) با انواع عملکردها و لوازم جانبی اختیاری عرضه می شود. مطابق با استانداردهای بین المللی (IEC 60947)، CCC، EAC و مشخصات دریایی است. کلید اتوماتیک Compact NSX100B، بخشی از معماری اشنایدر الکتریک EcoStruxure Power است.
نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 16 آمپر 25 کیلو آمپر
در واحد تریپ حرارتی – مغناطیسی، می توان جریان نامی را با استفاده از پیچ تعبیه شده در پنل کلید تنظیم کرد. اگر جریانی که از کلید عبور می کند از جریان نامی تنظیم شده بیش تر باشد سبب گرم شدن بی متال می شود. با ادامه یافتن این جریان در مدت معینی بی متال خم شده و با برخورد به میله ی تریپ، برق را قطع می کند و به این ترتیب از کلید در برابر اضافه بار محافظت می کند. جریان هجومی ناشی از اتصال کوتاه می تواند به سرعت خسارت های جبران ناپذیری به سیستم وارد کند، بنابراین حفاظت حرارتی، به علت تاخیر در قطع برق نمی تواند گزینه ی مناسبی برای حفاظت باشد. کلید اتوماتیک اشنایدر از حفاظت مغناطیسی برای محافظت از تجهیزات در برابر اتصال کوتاه استفاده می کند، به این صورت که با ورود جریان زیادِ اتصال کوتاه به کلید، میدان مغناطیسی در سیم پیچ القا می شود که سبب حرکت هسته ی متحرک و برخورد آن با میله ی تریپ و قطع برق می شود.
شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
