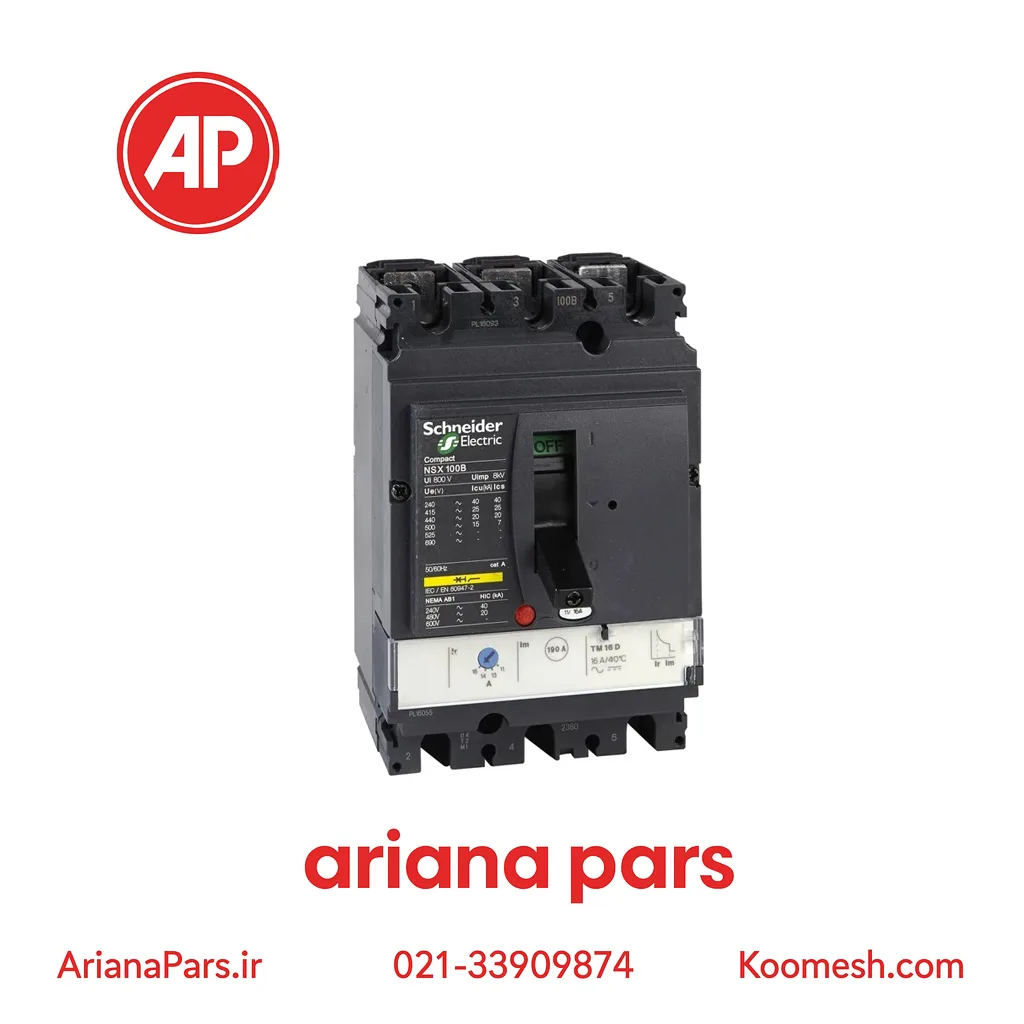

کليد اتوماتیک 125 آمپر اشنایدر سه پل 70kA حفاظت TM-D
- برند:اشنایدر الکتریک
- کد فنی:LV430671
- وزن:2.20kg
- ابعاد:86mm x 105mm x 161mm
- رنج جریان: 125A
- قدرت قطع: 70kA
- نوع کلید: قابل تنظیم
- سری ساخت: NSX160H
- تعداد پل: 3P
- تعداد پل حفاظت شده: 3d
- نوع تغذیه: AC
- واحد تریپ: TM-D
کلید اتوماتیک 125 آمپر سه پل 70kA اشنایدر
اتصال کوتاه و اضافه بار، از مهم ترین عامل های خطا در سیستم های الکتریکی هستند که ممکن است آسیب های جبران ناپذیری به تجهیزات الکتریکی وارد کنند. از کلید اتوماتیک برای حفاظت از تجهیزات در برابر این دو عامل استفاده می شود. کاربرد کلید اتوماتیک اشنایدر عمدتا در حفاظت از موتورها، حفاظت از ژنراتورها، صنایع دریایی، صنایع نفت و گاز و … است.
مشخصات کلید اتوماتیک کمپکت LV430671 اشنایدر
کد فنی LV430671، کلید اتوماتیک اشنایدر با مشخصات زیر است:
- سری NSX160
- واحد حفاظت حرارتی – مغناطیسی
- قدرت قطع 70 کیلو آمپری
- 3 پل محافظت شده
- جریان نامی قابل تنظیم بین 88 تا 125 آمپر
- منبع تغذیه AC
نحوهی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 125 آمپر 70 کیلو آمپر
TM-D از انواع واحد تریپ در کلید کمپکت اشنایدر است که شامل دو حفاظت حرارتی و مغناطیسی می شود. حفاظت حرارتی یک بی متال حساس به حرارت دارد که در صورت عبور جریان از آن، گرم می شود. اما اگر این جریان عبوری از مقدار نامی بیش باشد بی متال به مرور داغ و خم شده و به میله ی تریپ برخورد می کند و سبب قطع برق می شود. حفاظت مغناطیسی نیز یک سیم پیچ مغناطیسیِ حساس به جریان دارد که با عبور جریان، میدان مغناطیسی تولید می کند. اما اگر جریان زیاد اتصال کوتاه از آن عبور کند، میدان مغناطیسی تولید شده می تواند هسته ی سیم پیچ را حرکت داده و با برخورد آن به میله ی تریپ برق قطع می شود. به این ترتیب کلید اتوماتیک اشنایدر با استفاده از دو حفاظت حرارتی و حفاظت مغناطیسی می تواند از تجهیزات پایین دست در برابر اضافه بار و اتصال کوتاه محافظت کند.
شما میتوانید این محصول را از نمایندگیهای معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
