کليد اتوماتیک 100 آمپر اشنایدر سه پل 36kA حفاظت MA

• رنج جریان: 100A
• قدرت قطع: 36kA
• نوع کلید: قابل تنظیم
• تعداد پل: 3P
• تعداد پل حفاظت شده: 3d
• نوع تغذیه: AC
• واحد تریپ: MA

کلید اتوماتیک 100 آمپر سه پل 36kA اشنایدر با حفاظت مغناطیسی

اتصال کوتاه یکی از مهم ترین خطاها در سیستم های الکتریکی است که می تواند منجر به وارد شدن آسیب های جبران ناپذیری به تجهیزات الکتریکی شود. کلیدهای اتوماتیک با استفاده از حفاظت مغناطیسی می توانند از تجهیزات نصب شده در پایین دست در برابر اتصال کوتاه محافظت کنند. از کلیدهای کمپکت در صنایع دریایی، حفاظت از موتورها، حفاظت از ژنراتورها، صنایع نفت و گاز و … استفاده می شود.

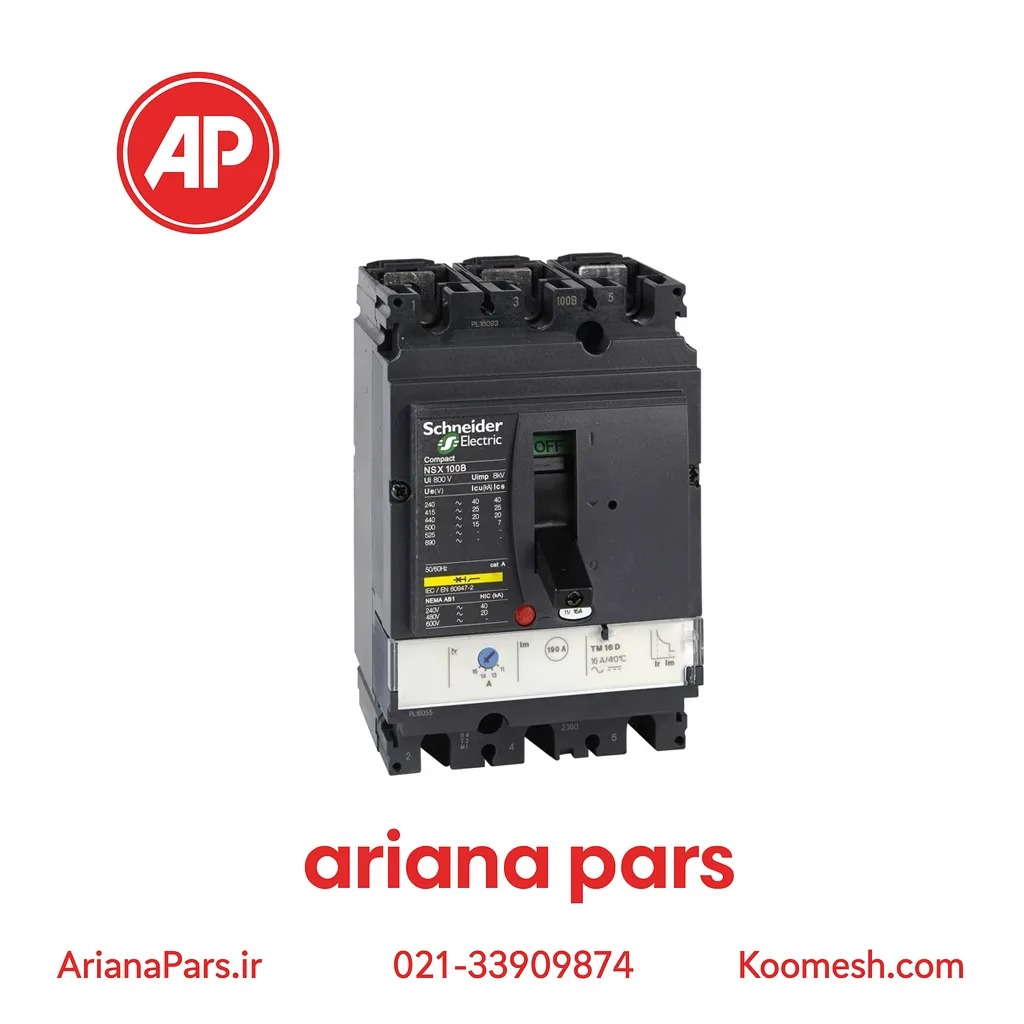

مشخصات کلید اتوماتیک کمپکت LV429740 اشنایدر

کد فنی LV429740 یکی از کلیدهای اتوماتیک NSX100 اشنایدر است. این کلید اتوماتیک سه پل تنها حفاظت مغناطیسی دارد و جریان مغناطیسی آن از 900 تا 1400 آمپر قابل تنظیم است. این کمپکت جریان نامی 100 آمپری و قدرت قطع 36 کیلو آمپری دارد. تمام کلیدهای اتوماتیک از منبع AC تغذیه می کنند.

نحوه‌ی عملکرد واحد تریپ MA در کلید اتوماتیک اشنایدر سه پل 100 آمپر 36 کیلو آمپر

یکی از واحدهای تریپ در کلید اتوماتیک MA یا حفاظت مغناطیسی است. این حفاظت در شرایط اتصال کوتاه استفاده می شود، بنابراین اگر جریانی بزرگ تر از مقدار قابل تنظیم جریان Im از کلید عبور کند، در سیم پیچ مغناطیسی، میدان مغناطیسی بزرگی القا می شود که می تواند هسته ی سیم پیچ را حرکت دهد. هسته در مسیر حرکت خود به میله ی تریپ برخورد می کند و سبب قطع می شود. جریان Im از 9 برابر تا 14 برابر جریان نامی قابل تنظیم است. برای مثال در کلید اتوماتیک با کد فنی LV429740 جریان نامی برابر با 100 آمپر است بنابراین جریان مغناطیسی را می توان از 900 تا 1400 آمپر تنظیم کرد. این کلید کمپکت اشنایدر تا 36 کیلو آمپر را می تواند بدون آسیب قطع کند.
