کليد اتوماتیک 100 آمپر اشنایدر سه پل 25kA حفاظت TM-D

• رنج جریان: 100A
• قدرت قطع: 25kA
• نوع کلید: قابل تنظیم
• سری ساخت: NSX100B
• تعداد پل: 3P
• تعداد پل حفاظت شده: 3d
• نوع تغذیه: AC
• واحد تریپ: TM-D

کلید اتوماتیک سه پل

دو عامل مهمی که سبب خطا در سیستم های الکتریکی می شوند، اتصال کوتاه و اضافه بار هستند. این دو عامل می توانند باعث وارد شدن خسارت های جبران ناپذیری به تجهیزات شوند از این رو از کلید اتوماتیک برای حفاظت از آن ها استفاده می شود. کاربرد کلید اتوماتیک در صنایع نفت و گاز، صنایع دریایی، حفاظت از ژنراتورها، سیستم های توزیع و … است. جریان اتصال کوتاه در یک مدار معیوب بروز می کند؛ در طول هر مدار بسته یا در داخل دستگاهی که آن را تغذیه یا کنترل می کند ممکن است اتصال کوتاه رخ دهد. وقتی اتصال کوتاه اتفاق می‌افتد که یک یا چند هادی از آن مدار پتانسیل های مختلف از طریق امپدانسی بسیار کوچک به هادی های دیگر متصل کنند که ممکن است یکی از هادی های زیر باشند :

1. هادی حفاظتی
2. هادی های اتصال زمین
3. هادی های برقدار مدارهای دیگر
4. هادی های برقدار دیگر همان مدار (هر ترکیبی از یک یا دو یا سه فاز و یا نول)
5. بدنه های هادی تجهیزات الکتریکی که در در حالت عادی برقدار نیستند ولی در حالت خطا ممکن است برق دار شوند.
6. بدنه های هادی بیگانه مانند مواقعی که بدنه فلزی وسایل غیر برقی به تصادف برقدار می شوند مثل لوله های آب، بدنه هادی وسایل غیر برقی

بسته به دوری و نزدیکی نقطۀ اتصال کوتاه به منبع تغذیه و مشخصه های مدار، شدت جریان اتصال کوتاه ممکن است چند ده برابر یا چند صد برابر و حتی در برخی موارد چند هزار برابر جریان نامی باشد که توسط طراح و با انجام محاسبات دقیق جریان اتصال کوتاه مشخص خواهد شد. یکی از وظایف اصلی کلید اتوماتیک، محافظت از مدار در برابر جریان اتصال کوتاه است.

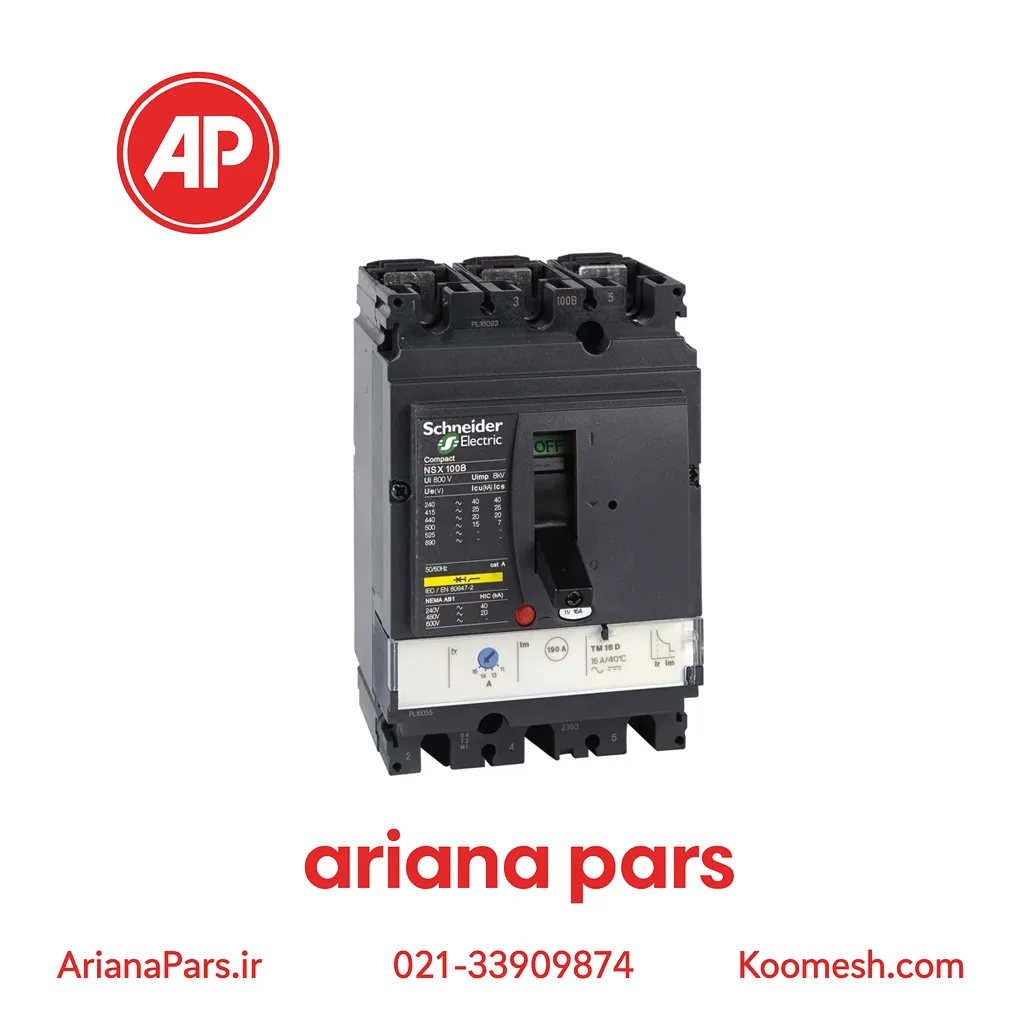

مشخصات کلید اتوماتیک کمپکت LV429550 اشنایدر

این کلید اتوماتیک، یک قطع کننده مدار کامل سه پل(3P) است؛ که برای بهینه سازی فضا و ظرفیت شکست طراحی شده است. این یک انتخاب بهینه برای همه برنامه های استاندارد و خاص است. ظرفیت شکست (Icu) آن 25kA rms در 50/60Hz با ولتاژ 415VAC  است. ولتاژ عملیاتی  آن نیز 690VAC  است. این محصول دارای یک واحد تریپ حرارتی مغناطیسی با درجه بندی 100A (TMD) است. واحد قطع (Trip)، TMD یک حفاظت اضافه بار حرارتی قابل تنظیم، و یک حفاظت مغناطیسی ثابت را فراهم می کند. این نسخه 3 قطبی (105mm x 161mm x 86mm) با انواع عملکردها و لوازم جانبی اختیاری عرضه می شود. مطابق با استانداردهای بین المللی (IEC 60947)، CCC، EAC و مشخصات دریایی است. کلید اتوماتیک Compact NSX100B، بخشی از معماری اشنایدر الکتریک EcoStruxure Power است.

شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
