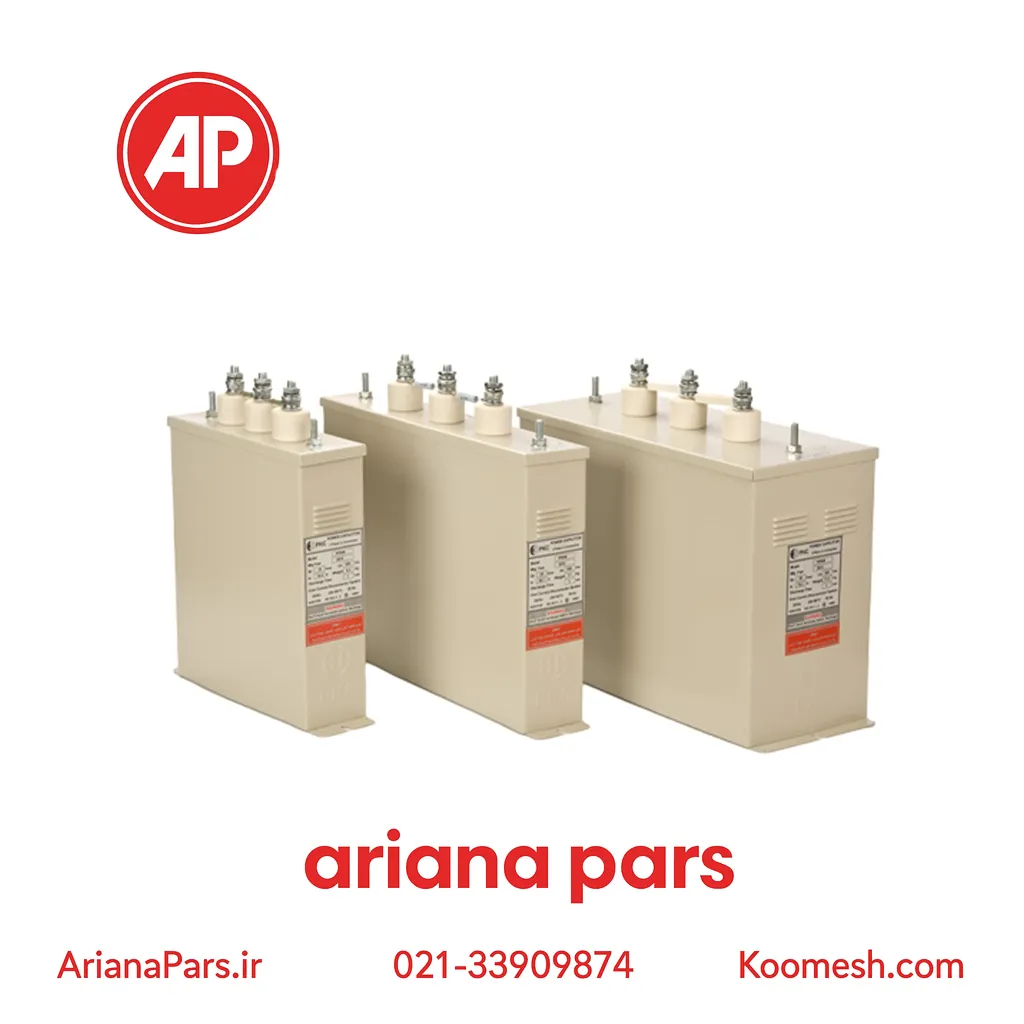

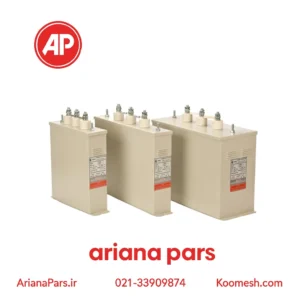

خازن باکس سه فاز PKC 400V_12.5KVAR
موارد کاربرد:
انواع خازن باکس برای اصلاح ضریب قدرت و جبران توان راکتیو در سیستم های فشار ضعیف بکار برده می شوند، مانند:
- نصب در بانک های اتوماتیک خازنی
- نصب کنار مصرف کننده های ثابت از قبیل الکتروموتورها، ترانسفورماتورها، پمپ های چاه های آب کشاورزی مراکز صنعتی و … به منظور اصلاح ضریب توان به روش انفرادی یا گروهی
| مشخصات فنی | |
| رواداری ظرفیت | 10%+5%- |
| فرکانس نامی (Hz) | 50 |
| حداکثر اضافه ولتاژ مجاز | 10% (8 ساعت در شبانه روز) 15% (30 دقیقه در شبانه روز) 20% (5 دقیقه) 30% (1 دقیقه) |
| حداکثر جریان مجاز | 1.3 برابر جریان نامی |
| تلفات دی الکتریک(W/KVAR)
تلفات کل خازن(W/KVAR) |
کمتر از 0.2
کمتر از 0.5 |
| حداکثر زمان تخلیه | 3 دقیقه (از ولتاژ نامی به 75 ولت) |
| اتصال داخلی | مثلث (∆) |
| تست ولتاژ بین ترمینال ها | 2.15 ولتاژ نامی – 2ثانیه |
| تست ولتاژ بین ترمینال ها و بدنه | 3000 ولت یا 2UN+2000 هرکدام بزرگتر باشد |
| کلاس عایقی (KV) | 3.8 |
| مکانیزم ایمنی | خودترمیم دارای فیوز الکتریکی |
| حفاظت | IP00 |
| بدنه-فرم | آهن-مکعب مستطیل |
| رنگ بدنه | RAL7032 |
| شرایط نصب
وضعیت محل نصب |
عمودی
محیط سرپوشیده (Indoor) |
| اتصال زمین | پیچ M8 |
| ماده پرکننده | در یونیتها Non-PCB |
| ترمینال | بوشینگ سرامیکی، پیچ -M10
حداکثر پشتاور مجاز 15N.m |
| استانداردها | EN/IEC60831-1&2 |
اضافه ولتاژهای بیشتر از 15% در طول عمر خازن تنها 200 مرتبه مجاز است.
