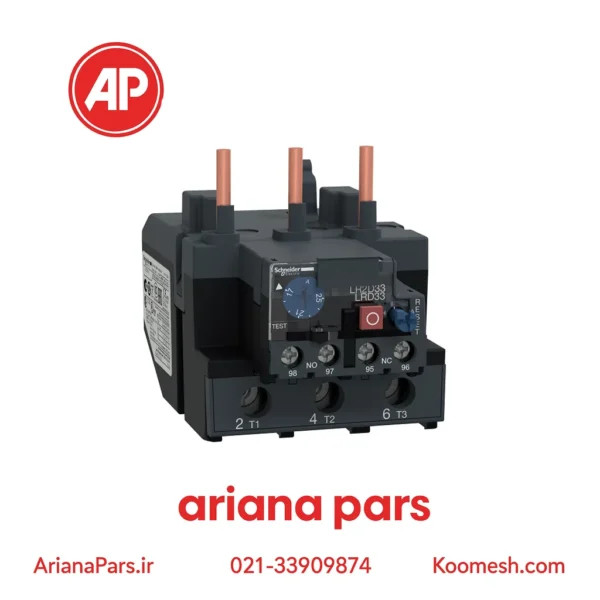

بی متال اشنایدر 80 تا 104 آمپر

• رنج جریان: 104…80 آمپر
• تجهیزات سازگار: LC1D80-LC1D95
• آستانه تریپ: 1.14xIr
• نوع شبکه: AC/DC
• کنتاکت کمکی: 1NO+1NC
• سری ساخت: LRD
• کاربرد محصول: حفاظت موتور
• درجه حفاظت: IP20

مشخصات بی متال  اشنایدر  LRD3365

رله حرارتی TeSys LRD اضافه بار را تا 104 آمپر در ولتاژ 1000 ولت AC/DC کنترل می کند. رلهLRD  در محدوده تنظیم جریان حرارتی 104-80 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای 3 فاز 45 کیلووات 400 ولت استفاده می ­شود. بی متال  اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل بار است. در این تجهیز یک ولوم برای تنظیم رنج جریان، یک دکمه ی ریست که به صورت دستی و اتوماتیک کار می کند وجود دارد. هم چنین بی متال اشنایدر به یک دکمه­ تریپ مجهز شده که با آن می ­توان عملکرد صحیح دستگاه را تست کرد. به علاوه کلید توقف، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه ها و پیچ های تنظیمی با محفظه­ ی شفاف شیشه ­ای محافظت می ­شود. بیمتال اشنایدر توسط ترمینال­ های پیچی مستقیماً به ترمینال ­های پایین کنتاکتورهای سه پل  LC1D80-D95متصل می­ شود.  رله بیمتال LRD را می ­توانیم با ترمینال پیچی یا ریل DIN روی تابلو نصب کنیم. در این صورت کنتاکتور از بی متال با استفاده از ترمینال بلاک  LA7D3064جدا می ­شود. بی متال اشنایدر در دمای 20- تا 60 درجه سانتی گراد به خوبی کار می­ کند و درجه حفاظت آن IP20 است.

بی متال اشنایدر 80 تا 104 آمپر

بدیهی است که مواد مختلف ضریب انبساط حرارتی متفاوتی دارند. بنابراین اگر دو فلز مختلف به هم پیوسته گرم شوند، فلزی که ضریب انبساط حرارتی بیشتری در مقایسه با فلز دیگر دارد، منبسط‌تر می‌شود و این باعث خم شدن نوار دو فلزی خواهد شد. از این پدیده در رله اضافه بار حرارتی استفاده می‌شود.

با توجه به شکل بالا می‌توان دریافت که فلز دارای ضریب انبساط حرارتی بیشتر، هنگام گرم شدن بیشتر منبسط می‌شود. از این ویژگی در محافظت از موتور با به کار گیری رله اضافه بار حرارتی بی متال ها استفاده می شود.
