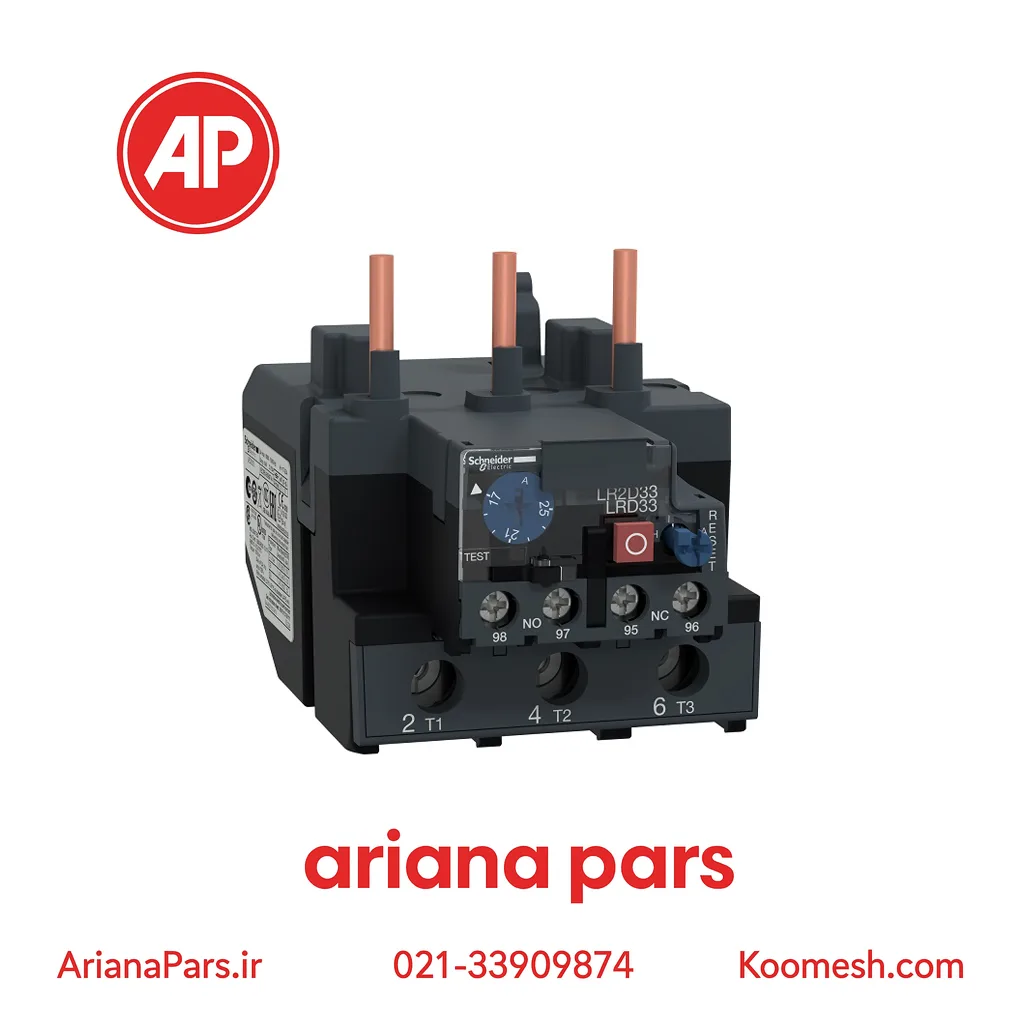

بی متال اشنایدر 17 تا 25 آمپر

• رنج جریان: 25…17 آمپر
• تجهیزات سازگار: LC1D80-LC1D95
• آستانه تریپ: 1.14xIr
• نوع شبکه: AC/DC
• کنتاکت کمکی: 1NO+1NC
• سری ساخت: LRD
• کاربرد محصول: حفاظت موتور
• درجه حفاظت: IP20

بی متال اشنایدر 17 تا 25 آمپر

به منظور جلوگیری از بروز عیب الکتریکی و یا صدمه مکانیکی به موتور، لازم است اتفاق غیر عادی موتور ها از طریق رله های حفاظتی اضافه بار حرارتی تشخیص داده شود تا خط تولید متوقف شود. این امر از این سبب حائز اهمیت است که عوارض ناشی از کار غیر عادی به شکل افزایش دما در قسمت های مختلف ظاهر می شود. اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است. بر اثر عبور جریان از بی متال LRD دو فلز گرم می شوند و طول آن ها افزایش می یابد. چون که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است، دو فلز به سمت فلزی که ضریب انبساط طولی کمتر دارد خم می شود که در نهایت مسیر عبور جریان کنتاکت ها باز شده و مدار قطع می شود.

مشخصات بی متال  اشنایدر  LRD3322

رله اضافه بار حرارتی TeSys LRD 25  آمپر690  ولت AC/DC است که در محدوده تنظیم جریان حرارتی 17-25 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای سه فاز 11 کیلووات 400 ولت استفاده می­ شود. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل بار است. در این تجهیز یک ولوم برای تنظیم رنج جریان وجود دارد. هم چنین یک دکمه ی ریست که به صورت دستی و اتوماتیک قابل تنظیم است و  یک دکمه­ ی تریپ برای تست عملکرد صحیح دستگاه و کلید توقف، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه­ها و پیچ های تنظیمی با محفظه­ ی شفاف شیشه ­ای محافظت می شود. بیمتال اشنایدر توسط ترمینال ­های پیچی برای میله ها یا کابل های گیره دار مستقیماً به ترمینال­ های پایین کنتاکتورهای سه پل LC1D80-D95 متصل می­ شود. رله بیمتال LRD را می­ توان با ترمینال پیچی یا ریل DIN روی تابلو نصب کرد. در این صورت کنتاکتور از بی متال با استفاده از ترمینال بلاکLA7D3064 جدا می ­شود.

شما میتوانید این محصول را از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو (آریانا پارس) یا Koomesh.com خرید کنید.
