انرژی آنالایزر کلمسان 2025 | راهنمای کامل انتخاب، نصب، استانداردها و تحلیل کیفیت توان

در فضای رقابتی امروز، مدیریت انرژی دیگر یک «گزینه» نیست؛ یک مزیت رقابتی است. از کارخانه‌های فرآیندی تا بیمارستان‌ها و مراکز داده،
هزینه‌های برق، توقفات ناشی از افت/اضافه ولتاژ و مشکلات کیفیت توان می‌تواند برنامه تولید را مختل کند.

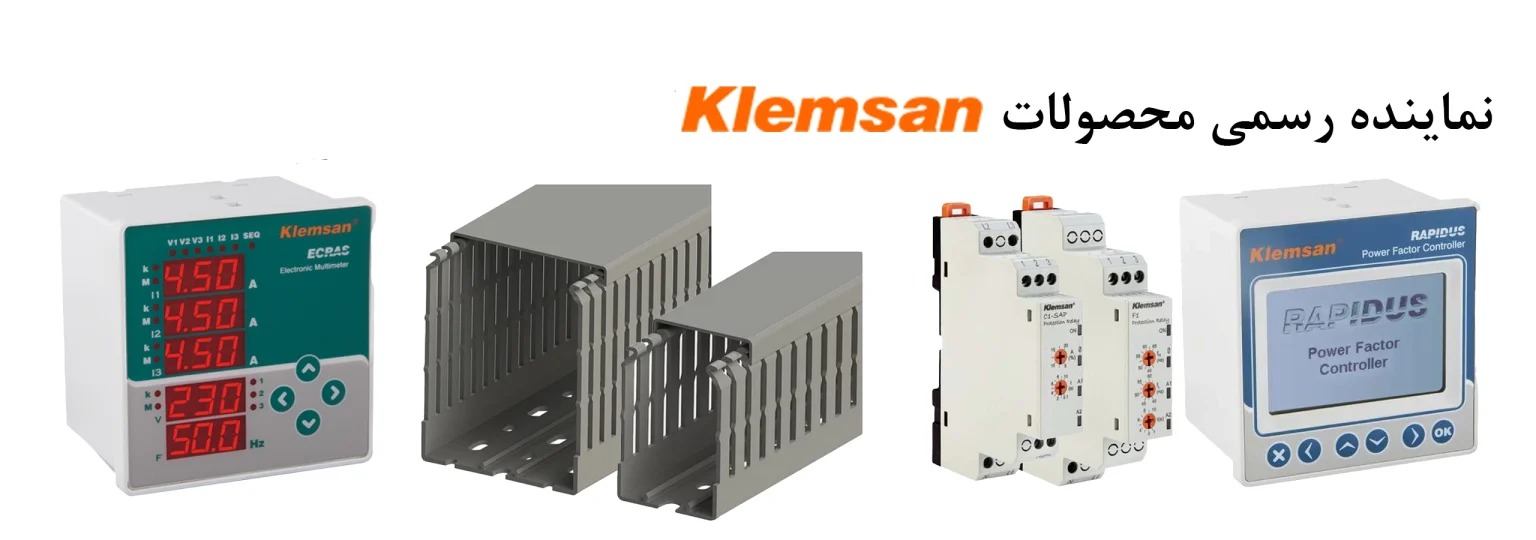

ابزار کلیدی برای دیده‌شدن این هزینه‌های پنهان، انرژی آنالایزر کلمسان است: دستگاهی که فراتر از یک کنتور،
نبض الکتریکی مجموعه را می‌گیرد، تحلیل می‌کند و برای تصمیم‌گیری به‌موقع، داده‌ی دقیق می‌دهد.

⚡ انرژی آنالایزر کلمسان چیست و چه پارامترهایی اندازه‌گیری می‌کند؟

انرژی آنالایزر (Power/Energy Analyzer یا پاور آنالایزر) یک تجهیز اندازه‌گیری پیشرفته است که با نمونه‌برداری همزمان از ولتاژ و جریان در چند فاز،
شاخص‌های حیاتی سیستم قدرت را محاسبه و ثبت می‌کند. نقش آن در اندازه‌گیری مصرف انرژی، نظارت بر کیفیت توان و تحلیل هارمونیک‌ها حیاتی است.

توان اکتیو (P)، راکتیو (Q) و ظاهری (S)، ضریب توان (PF، cosφ)
ولتاژ/جریان لحظه‌ای، میانگین، ماکزیمم/مینیمم، عدم‌تعادل فازها
توتال/جزئیات THD ولتاژ/جریان و طیف هارمونیکی (معمولاً تا مرتبه 63)
رویدادهای کیفیت توان: Sag/Swell، قطع، Flicker، اعوجاج گذرا
انرژی اکتیو/راکتیو چهار ربعی (واردکننده/صادرکننده)، دیماند، پیک‌لود
فرکانس، جهت توان، توالی فاز و پارامترهای متوازن‌سازی بار

انرژی آنالایزر کلمسان با دقت بالا و نرخ نمونه‌برداری مناسب، برای مدیریت انرژی صنعتی، عیب‌یابی وقایع لحظه‌ای و تدوین راهکارهای بهینه‌سازی طراحی شده است.

🔧 انواع انرژی آنالایزر و قابلیت‌های هرکدام

پرتابل (Portable)

برای پایش مقطعی خطوط، عیب‌یابی میدانی و مطالعات Power Quality. باتری‌خور، حافظه داخلی، پروب انعطاف‌پذیر CT؛ مناسب پیمانکاران و تیم‌های نگهداری.

ثابت پنلی (Panel-mounted)

نصب دائم روی درِ تابلو یا رک؛ نمایشگر TFT/LCD، ثبت بلندمدت، آلارم داخلی؛ مناسب خطوط حیاتی، پست‌های فرعی و مراکز مصرف اصلی.

چندماژوله/رک‌مونت

قابل توسعه با ماژول‌های ارتباطی/ورودی اضافی؛ تجمیع چند فیدر در یک سکو؛ مناسب کارخانه‌های بزرگ و کمپرسورخانه‌ها.

چندفاز (1P/3P/4W)

پشتیبانی از همه توپولوژی‌ها: تکفاز، سه‌فاز سه‌سیم، سه‌فاز چهار‌سیم؛ انتخاب CT/VT آزاد، محاسبه انرژی چهار ربعی.

سری‌های متداول انرژی آنالایزر کلمسان (راهنمای شناخت)

سری مانیتورینگ استاندارد: اندازه‌گیری‌های پایه انرژی/توان، PF، دیماند، گزارش ساده.
سری کیفیت توان: ثبت وقایع PQ (Sag/Swell)، THD، طیف هارمونیک، ماسک رویداد و Trend.
سری ارتباطی/هوشمند: پورت‌های RS-485 (Modbus RTU)، Ethernet (Modbus TCP)، SNTP، Web Server داخلی.
سری پرتابل: لاگر رویداد، باتری داخلی، پروب‌های انعطاف‌پذیر Rogowski/کلمپی، کیف صنعتی.

📊 استانداردهای انرژی آنالایزر (IEC 61000-4-30)

استاندارد	دامنه	نکات کلیدی
IEC 61000-4-30	روش اندازه‌گیری کیفیت توان	کلاس‌های عملکرد (Class A/S)، روش ثبت رویداد PQ، نرخ نمونه‌برداری و همزمانی
IEC 62053 (به‌ویژه 62053-22/24)	دقت کنتورهای انرژی	کلاس دقت 0.2S / 0.5S برای اکتیو/راکتیو؛ صحت قبض و بیلینگ داخلی
IEC 61326 / EN 61010	EMC و ایمنی تجهیز	ایزولاسیون ورودی‌ها، ایمنی کاربر، مصونیت در محیط صنعتی

پایبندی به این استانداردها یعنی داده‌ای که می‌بینید، قابل استناد برای تصمیم‌های فنی و مالی است؛ از CAPEX تا OPEX.

💡 مزایای استفاده از انرژی آنالایزر کلمسان

داده دقیق، تصمیم دقیق: کاهش دیماند پیک، بهینه‌سازی بار، حذف جریمه‌های راکتیو در کنار رگولاتور خازنی کلمسان.
کیفیت توان زیر ذره‌بین: تشخیص افت/افزایش ولتاژ، عدم‌تعادل، فلیکر و هارمونیک‌ها قبل از آسیب به درایوها/PLC.
اتصال‌پذیری صنعتی: Modbus RTU/TCP، DI/DO برای آلارم، همگام‌سازی زمان؛ اتصال به SCADA/BMS.
گزارش‌دهی خودکار: ایمیل/FTP/Export، داشبوردهای دوره‌ای برای مدیریت انرژی.
هزینه مالکیت پایین: نصب ساده، کالیبراسیون پایدار، قطعات یدکی در دسترس.

🏭 کاربردهای انرژی آنالایزر در صنایع مختلف

کارخانجات فرآیندی: توازن بار بین فیدرها، تعیین نقاط هدررفت، ارزیابی راندمان کمپرسورها/کوره‌ها.
مراکز تجاری/مال‌ها: تفکیک مصرف مستأجران (ساب‌مترینگ)، مدیریت پیک، بهینه‌سازی HVAC.
بیمارستان‌ها و دیتاسنتر: پایش بی‌وقفه کیفیت توان برای بارهای حیاتی، پیشگیری از ری‌استارت تجهیزات.
نیروگاه و پست‌های توزیع: ثبت PQ برای تحلیل شبکه و وصول خسارت در وقایع.

💡 راهنمای انتخاب انرژی آنالایزر مناسب بر اساس نیازهای پروژه

هدف: فقط اندازه‌گیری مصرف انرژی یا تحلیل کامل کیفیت توان و هارمونیک؟
توپولوژی: تکفاز/سه‌فاز، 3W/4W، ولتاژ نامی و نسبت‌های CT/VT.
کلاس دقت: برای بیلینگ داخلی، کلاس 0.2S/0.5S (IEC 62053) را ترجیح دهید.
ثبت و ارتباط: حجم حافظه، نرخ لاگینگ، USB/SD، Modbus RTU/TCP، Web.
PQ & Harmonics: اگر VFD/UPS زیاد دارید، سری کیفیت توان با THD و طیف هارمونیک لازم است.
محیط: IP پنلی، دما/رطوبت کاری، EMC.

⚙️ نحوه نصب و راه‌اندازی انرژی آنالایزر

جانمایی: روی درِ تابلو (پنلی) یا رک؛ مسیر کابل‌کشی کوتاه و امن؛ تهویه مناسب.
ورودی ولتاژ: اتصال فازها/نول طبق دیاگرام؛ رعایت توالی فاز و فیوز محافظ ورودی.
ورودی جریان: سیم‌کشی CTها (۵A یا 1A) با توجه به جهت P1→منبع / P2→بار؛ سیم‌های ثانویه کوتاه و تابیده.
پیکربندی: وارد کردن نسبت CT/VT، انتخاب توپولوژی (3P3W/3P4W)، فرکانس شبکه (50/60Hz).
ارتباط: تنظیم آدرس Modbus، Baudrate، IP/Mask در مدل‌های Ethernet؛ هماهنگ‌سازی زمان (SNTP).
اعتبارسنجی: مقایسه قرائت با مولتی‌متر کالیبره/کلمپ‌متر؛ تست بار گام‌به‌گام.

اگر جهت CT برعکس باشد، توان اکتیو منفی خوانده می‌شود یا PF غیرعادی است. با جابجایی S1/S2 یا چرخاندن CT اصلاح کنید.

📈 آنالیز هارمونیک و تشخیص مشکلات کیفیت توان

بارهای غیرخطی (VFD، رکتیفایر، UPS، شارژرها) هارمونیک تولید می‌کنند که باعث گرم‌شدن کابل/ترانس، رزونانس و تداخل می‌شود.
آنالایزر کیفیت توان کلمسان با محاسبه THD-V/THD-I و نمایش طیف تا مرتبه‌های بالا،
منابع مشکل را آشکار می‌کند. همچنین با ثبت رویدادهای Sag/Swell و مدت/شدت آن‌ها، عامل توقفات لحظه‌ای مشخص می‌شود.

راهکارها: بانک خازنی Detuned، فیلتر اکتیو/پسیو، بالانس بار، بهبود اتصال ارت/نول.
شاخص‌ها: THD-V < 5% برای اغلب استانداردها؛ مراقبت ویژه در باس‌های حساس.

🔬 تنظیمات تخصصی و نرم‌افزارهای تحلیل داده

لاگینگ: تعیین بازه نمونه‌برداری (۱ث، ۱۵ث، ۱دقیقه) بر اساس هدف؛ کوتاه برای عیب‌یابی، بلند برای انرژی.
آلارم‌ها: حد بالا/پایین ولتاژ، THD، جریان نول، دیماند؛ خروجی دیجیتال برای بیزر/چراغ.
Demand & TOU: روش محاسبه دیماند (بلوک ثابت/لغزان)، تعرفه‌های زمانی (Time of Use) برای تحلیل قبض.
نرم‌افزار PC/Web: داشبورد بلادرنگ، ترندهای تاریخی، گزارش خودکار PDF/CSV، نقشه فیدرها.
یکپارچگی: Modbus به SCADA/BMS و ارسال داده به سیستم‌های Energy Management.

💾 ذخیره‌سازی داده و گزارش‌گیری خودکار

در مدل‌های ثابت، حافظه داخلی/SD برای ماه‌ها داده کفایت می‌کند. گزارش‌های خودکار هفتگی/ماهانه می‌توانند شامل پروفایل بار،
پیک‌های دیماند، شاخص‌های PQ و مصرف بخشی باشند. خروجی استاندارد CSV برای انتقال به ERP/BI فراهم است.

Export دستی از طریق USB/SD
ارسال شبکه‌ای (FTP/Email) طبق زمان‌بندی
API/Modbus برای برداشت توسط سامانه‌های بالادستی

🛡️ نکات ایمنی در نصب و استفاده از انرژی آنالایزر

هرگز ثانویه CT را باز نگذارید؛ در زمان سرویس اتصال کوتاه کنید.
از فیوز/MCB مناسب در ورودی ولتاژ استفاده کنید؛ برچسب اخطار روی ترمینال‌ها.
فاصله‌گذاری ایمن از باس‌بارها؛ رعایت شعاع خم کابل و گیره‌کشی.
کالیبراسیون دوره‌ای طبق دستورالعمل؛ مقایسه با ابزار مرجع.

🛠️ نگهداری و عیب‌یابی انرژی آنالایزر

نشانه	علت محتمل	راه‌حل
خوانش انرژی غیرواقعی	نسبت CT/VT اشتباه، جهت CT برعکس	اصلاح پارامترها، راستی‌آزمایی پلاریته
PF منفی/غیرمعمول	توالی فاز اشتباه، سیم‌بندی معکوس	اصلاح توالی، جابجایی ورودی‌ها
قطعی ارتباط Modbus	Baudrate/Parity ناهماهنگ، آدرس تکراری	تنظیم مشترک، تست کابل/Termination
روشن‌شدن مکرر آلارم THD	بارهای غیرخطی، رزونانس	فیلتر هارمونیک، Detuned bank

🔬 مقایسه انرژی آنالایزر کلمسان با سایر برندها

شاخص	Klemsan	برندهای اروپایی رده‌بالا	برندهای اقتصادی
دقت انرژی (IEC 62053)	0.2S/0.5S	0.2S	0.5–1.0
قابلیت PQ (IEC 61000-4-30)	Class S/A در مدل‌های PQ	Class A	ندارد/محدود
ارتباطات صنعتی	RTU/TCP، Web	گسترده	محدود
قیمت/خدمات در ایران	رقابتی + نمایندگی رسمی	بالا	پایین ولی محدود

جمع‌بندی: اگر به دنبال تعادل بین قیمت، دقت و امکانات ارتباطی هستید، پاور آنالایزر کلمسان انتخاب منطقی است.

برای آشنایی با سایر محصولات کلمسان، مقاله پنجره آلارم کلمسان را مطالعه کنید.
اطلاعات تکمیلی درباره بهینه‌سازی انرژی در مقاله رگولاتور خازنی کلمسان موجود است.

❓ سوالات متداول درباره انرژی آنالایزر

برای بیلینگ داخلی چه کلاسی لازم است؟ 0.2S/0.5S طبق IEC 62053-22/24.
آیا بدون VT می‌توان ولتاژهای بالا را اندازه گرفت؟ خیر؛ برای MV/HV حتماً VT لازم است.
THD بالا چه مشکلی ایجاد می‌کند؟ گرمایش، تریپ کاذب حفاظتها، رزونانس با بانک خازنی.
دوره لاگینگ مناسب چقدر است؟ انرژی: 1–15 دقیقه؛ عیب‌یابی PQ: 1–5 ثانیه یا Event-based.
اتصال به SCADA چگونه است؟ از طریق Modbus RTU/TCP و Tag Mapping استاندارد.

📘 نتیجه‌گیری و جمع‌بندی با تأکید بر صرفه‌جویی هزینه‌ها

بدون اندازه‌گیری، بهینه‌سازی عملاً ممکن نیست. انرژی آنالایزر کلمسان با ارائه داده‌های دقیق مصرف و کیفیت توان،
به شما کمک می‌کند پیک‌سایی کنید، بارها را بالانس کنید، جریمه‌های راکتیو را حذف کنید و از توقفات برقی پیشگیری نمایید.
خروجی این مسیر، کاهش هزینه و افزایش پایداری تولید است. برای پروژه‌هایی با بار غیرخطی و حساس، انتخاب مدل‌های PQ با ثبت رویداد و هارمونیک،
ROI سرمایه‌گذاری را کوتاه می‌کند.

از نمایندگی‌های معتبر مثل شرکت راد مهر صنعت تاو یا Koomesh.com می‌توانید خرید کنید.
